Tamiya Nismo R34 GT-R Z-Tune TT-01 Kit (Modificado)
Por: Jorge Lezana



Un poco de Historia:

Mi incursión por el Automodelismo ha cautivado mi atención desde los comienzos de mi etapa como Aeromodelista, pero por ir perfeccionándome día a día en la parte aviones no le dedique mucho tiempo, y mis primeras maquinas quedaron de lado muy pronto, pero nunca lo deseche completamente, dejando guardado por años incluso mi primer modelo de mis inicios.

El tiempo paso y hace un par de años atrás me encontré en Internet, algunos modelos de diferentes marcas haciendo carreras Drifting (que realmente me llamo la atención), pero para ese entonces sus costos habían sido muy altos, y mi interés por el Aeromodelismo estaba en su máximo esplendor. Deje pasar los años, hasta que logre un nivel que en el aeromodelismo me tranquilizo, y comencé a sentirme atraído por varias ramas de este hobby como ya mencione partí con Aviones (Glow, bencineros, eléctricos, Zagis etc.), luego pase a Helicópteros, luego pase a Botes (Lanchas y Veleros), y hasta que a mediados del 2007 he vuelto a retomar el Automodelismo, en su modalidad Drifting, y en vista que agarro fuerzas los costos comenzaron a bajar considerablemente, ya no era tan caro comprar un KIT y ajustarlo a las necesidades de cada uno, en el caso mió, la modalidad Drfit.

Después de comenzar mis primera etapa con un auto un poco mas antiguo de la fabrica de Tamiya, conseguido nuevo y a muy buen precio, este modelo era un Skyline GT-R N1 escala 1/10 con un chasis TA-02, modificando un par de cosillas ya lograba mis primeros pasos en esto del Drift
Obtuve ayuda de un foro español, que me acogieron muy bien, leí sus articulo y fui quedando cada día mejor preparado en el temas, les dejo el link de esta pagina:
http://www.drift-rc.com

He aquí el Skyline GT-R N1



Videos de este primer modelo:

1º - http://www.youtube.com/watch?v=aX6MkJTtOdI - Inicios.

2º - http://www.youtube.com/watch?v=tU8mzeX_IRE - Algunas pruebas, con nuevos ajustes.

3º - http://www.youtube.com/watch?v=r2_CB7J83U4 - Pruebas en calles y parques.

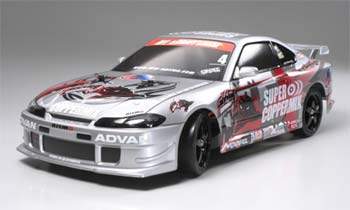

A la par, un colega Francisco Royo se entusiasmo, y se trajo nada menos que un kit de Tamiya NISMO Coppermix Silvia TT-01D Kit, que habia salido al mercado hace muy poco tiempo y estaba echo para Drifting, venia com muchos accesorios internos y un set de Luces que le daban un toque especial.

Modelo de Francisco Royo.

Video de esas carreras:

4º - http://www.youtube.com/watch?v=GRvZtYIBdXY - Carrera junto a mi colega Francisco, con su modelo Nuevo

Juntos y buscando lugares idóneos fuimos aprendiendo cosas, y mi interés por buscar mejores prestaciones me llevo a comprar un auto de las mismas características, pero como quería un modelo diferente, tuve que comprar un KIT normal (no para Drift) y modificarlo para que quedara igual al de mi colega e incluso con muchas mas cosas.
Es así que me he decidido plasmar en este articulo todas estas modificaciones, para así ayudar a los que se inician en el tema, aparte de volver a sentir el nacimiento de un nuevo modelo a partir de 0, demás esta decir las ansias que comen el cuerpo cuando comienzan a llegar las partes, y con las ganas que uno comienza a poner todo en su sitio, viendo lo complejo que se tornan estos pequeños modelos, y no faltan esos espectadores que piensan que son solo juguetes y lo primero que preguntan es el precio, pensando que cuestan la nada misma ¿y que pasa cuando les decimos la cifra? jejej abren unos ojos, les ha pasado no? :)

Así paso el tiempo y tanto me entusiasmo esto, que el auto esta quedando de lujo, ya que sigo adquiriendo partes y piezas que mejoran aun mas el desempeño de la maquina, como otras mejoran la visual externa. Se preguntaran a que maquina me refiero.

Aquí esta:

Tamiya Nismo R34 GT-R Z-Tune TT-01 Kit

TLU-01 Incluida

Como el auto venia completamente desarmado y su body sin pintar, me tome el lujo de cambiar su color original por un azul metalizado que siempre me ha cautivado y lo llevo no tan solo en este hermoso auto si no en mis aviones preferidos.

Casi todas las piezas las compre en una tienda en EEUU. llamada Tower Hobbies ( http://www.towerhobbies.com ) y estoy esperando noticias de otra tienda en la cual pillo algunos accesorios metálicos, en el color que tanto me gusta ( http://www.etamiya.com/shop/index.php ), en ambas tienda la gestión de importación la realiza una tienda en Chile, que me ha traído productos desde ya mas de 10 años, y es Hobby Express en Santiago de Chile ( http://www.hobbyexpress.cl ) <--- Espero tener mejores descuentos por la propaganda.. jejeje.

Para que puedan ir encontrando las partes y piezas en la Web solo coloquen el nombre que daré en ingles en el buscador de http://www.towerhobbies.com y listo.

Si quieren conocer mas de una puesta apunto de un auto, antes de comprar sus accesorios y ver en que ayudan dejo estos muy buenos links:

http://www.cochesrc.com/foros/desarrollos-rollout-ratios-internos-ratios-recomendados-vt125771.html Algunas definiciones y formulas.

http://recursos.hisinsa.com/paginas/monograficos/tamiya/xbg/puestaapunto.htm Excelente resumen de los mas importante que debemos saber a la hora de lograr buenos resultados con nuestro coche.

http://www.carbi.net/links0.html Excelente pagina de todo lo que concierne a poner a punto un auto, con sus técnicas.

http://www.gearchart.com/index.cfm?fuseaction=chart.create Tabla que nos permite saber: Gear Ratio, RollOut, Velocidad, entre otras cosas de nuestro coche.

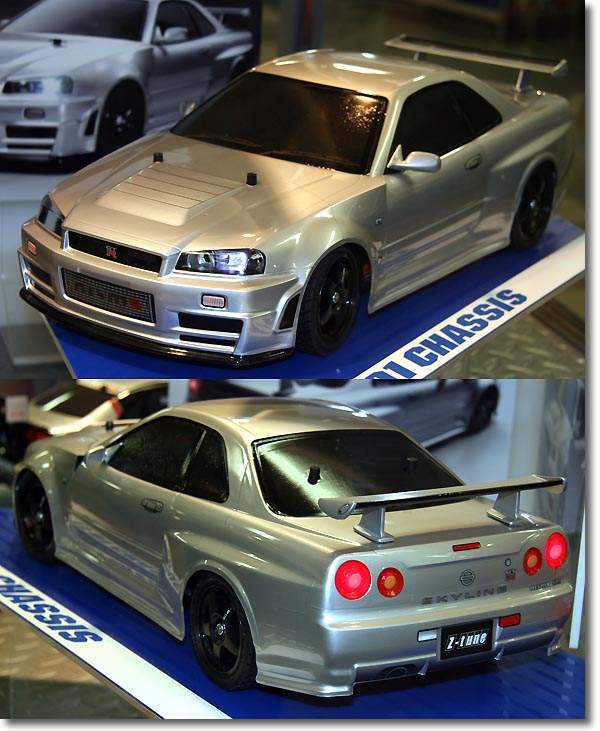

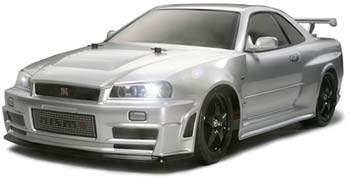

Para comenzar veamos el modelo y su nombre:


Tamiya Nismo R34 GT-R Z-Tune TT-01 Kit

Este KIT viene ya con muchas cosas incluidas, es un vehiculo 4 x 4 (necesario para hacer Drift) con el chasis TT-01 de Tamiya, incluye además, acelerador electrónico, motor 540 normal (19T), una central de luces básica, su body sin pintar, diferencial de engranaje o planetario, llantas negras de 5 puntas, sus 4 neumáticos normales, el Camber Tie Rods, y Steering Tie Rods, no vienen ajustables como en el TT-01D o R , (Estos son los que compraremos ajustables entre otras cosas), amortiguadores no hidráulicos (solo de Resorte), y el resto de las partes necesarias para completar el armado.

Mas detalles del KIT en el manual:

Todos los manuales: http://www.tamiya.com/english/rc/manuals.htm

TT-01: http://www.tamiya.com/english/rc/rcmanual/tt01.pdf

Otros Chasis:

TT-01D: http://www.tamiya.com/english/rc/rcmanual/tt01d.pdf
TT-01R: http://www.tamiya.com/english/rc/rcmanual/tt01r.pdf

La versión R es la mas completa de las tres, ya que viene con muchas modificaciones ya echas, y este ultimo, nos permite modificar la altura del chasis al piso, un motor mejor con otra relación de engranajes, entre otras cosas, el inconveniente de este chasis e que vale lo que me costo el KIT completo de mi auto.



¿Que se Nesesita para poderlo Terminar?

Futaba 2PL 2-Channel AM/2 S3003 Servos

Radio Futaba Digital de 2 Canales con sus 2 Servos incluidos, mas su receptor.
Opte por esta radio ya que tiene hasta 10 memorias para modelos diferentes, y la encontré a un muy buen precio y me ha dado muy buenas prestaciones, una de las ventajas es que podemos hacer varios seting, como por ejemplo Frenos ABS, podemos además ajustar el recorrido de los servos para que no se nos dañen, o simplemente para dejar la dirección a gusto, podemos tener un Dual Rate en la dirección para ajustar en carrera el recorrido final, y entre otras cosas podemos ponerle nombre a nuestros modelos.

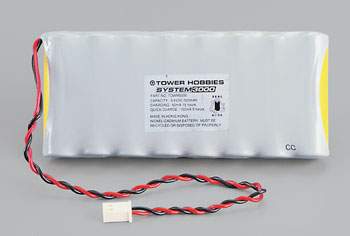

Tower Hobbies Transmitter NiCd 9.6V 500mAh

La batería de 9.6v para el trasmisor es un accesorio indispensable, ya que la mayoría de las radios no la traen incorporada, como tampoco el cargador de baterías.

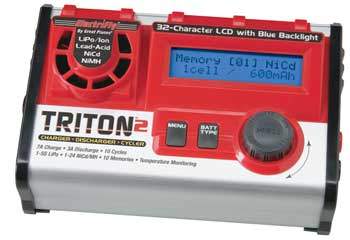

Great Planes Electrifly Triton2 DC Computer Charger

Un Buen cargador de baterías como es este, es indispensable a la hora de cargar todo tipo de pilas y que este cuide de la vida útil de las mismas, como no tan solo carga pilas de trasmisor y receptor, yo opte por este cargador porque puedo cargar casi todos los tipos de pilas existentes, en la actualidad, no es muy barato, pero es una muy buena elección, ya que para las pilas de nuestro vehiculo será de suma importancia hacer cargas en terreno y con este podemos hacerlas incluso en 30 minutos o menos, dependiendo de la capacidad de estas.
Para que este cargador pueda funcionar, necesita una fuente de 12V. o puede conectarse directamente a la batería de nuestro automóvil de trasporte.
Un cosa importante es hacer todos los cables que nos permitan cargar las diferentes Baterías, he aquí algunos de ellos

Cable para cargar el TX y RX

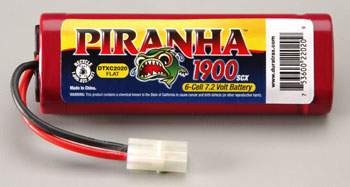

DuraTrax Piranha 6-Cell 7.2V 1900mAh NiCd Flat Standard

Batería de 7.2v de 1900 mah. de NiCd, es la batería que elegí, me da una muy buena autonomía para el motor que trae el vehiculo, al rededor de 15 a 20 minutos dependiendo claro del manejo que se le de, con unas 2 o 3 de estas, es mas que suficiente para una tarde de carreras.

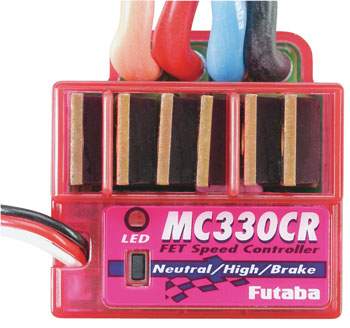

Futaba MC330CR ESC w/Reverse 13+T

Acelerador Electrónico Futaba para motores sobre 13T, aunque el modelo traía su acelerador propio, opte por tener algo de mejor calidad, y vislumbrando el futuro para otros modelos, es que opte por el, ya que me permite trabajar con motores de mayor potencia.

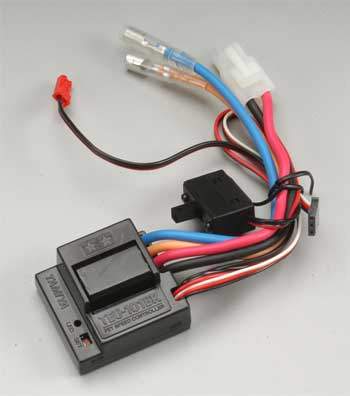

Debo decir que con el acelerador que trae el modelo que es TEU-101BK es mas que suficiente, por lo que este accesorio no es indispensable.



Comencemos con el Tuning

Debido a que la pintura que me gustaba no era la que vendía Tamiya, decidí hacer un color mas personalizado de esta.
Logre que un local de pintura me hiciera un color bien particular, y un adherente para plástico me ayudo igualar las pinturas para policarbonato, que se venden para estos bodys, esto demoro un par de días, así que comencé con el armado del Kit.

Accesorios para una mejor Visual

Visualmente algunas cosas no me gustaron, por lo que inmediatamente le cambie:

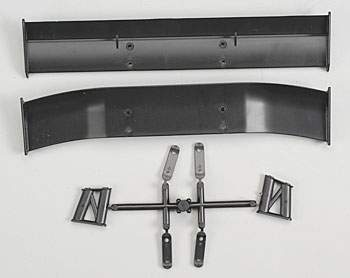

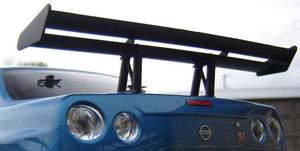

Yokomo Drift GT Wing Set

Un kit de Alerones del tan Prestigioso Yokomo, nada que decir al respecto, buena calidad y detalle.

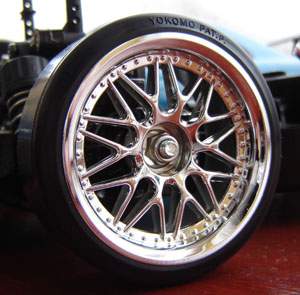

Yokomo 10-Spoke Chrome Wheel Drifter Cars

Juego de llantas Yokomo de 10 puntas, aquí me detengo a reclamar por la muy mala calidad de la pintura, ya que al poco tiempo de uso incluso en la primera carrera al limpiarla se comienza a descascarar, simplemente soplándola con un compresor a baja presión.
Lo otro es que viene en juegos de 2 piezas, por lo que hay que comprar 2 juegos.

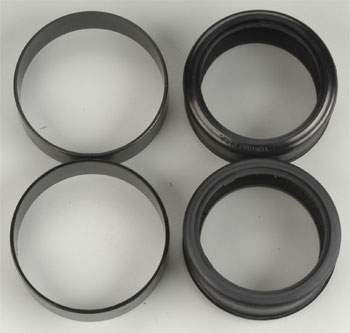

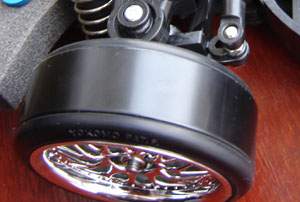

Yokomo Zero-One "R" Drift Tires

Un kit de Tiras para las llantas Yokomo, que nos permitirán deslizar muy bien en todo tipo de terrenos, consta de dos partes por rueda.

Una de las ventajas a las ruedas puramente de PVC y ABS, es que estas tiras quedan insertas en una cavidad del segundo material menos deslizante, lo cual nos ofrece un deslizamiento completo en el centro (contacto con el piso las tiras de PVC), y cuando giramos, la rueda se apoya en los costados, en donde comienza hacer contacto la otra superficie mas blanda, lo cual nos da un mejor agarre para cambiar de giro.

También en estas tiras vienen 4 piezas para 2 llantas, por lo que hay que comprar 2 Juegos.

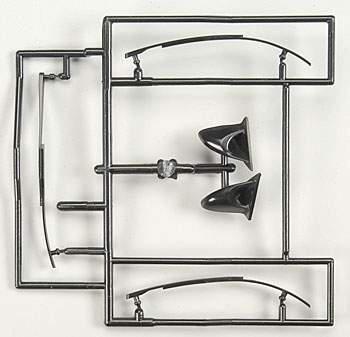

Yokomo Drift Aero Mirror/Wiper Set

Espejos y limpia parabrisas Yokomo, aunque me parecieron atractivos, cuando los presente en el modelo no me dejaron satisfecho, en cuanto a estética, por lo que no los pues.

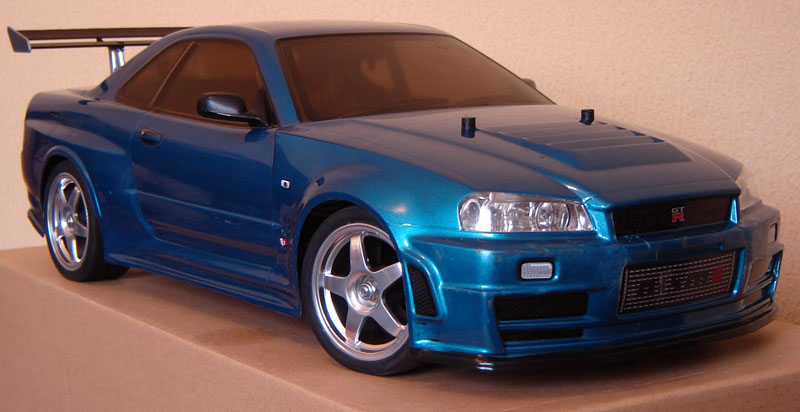

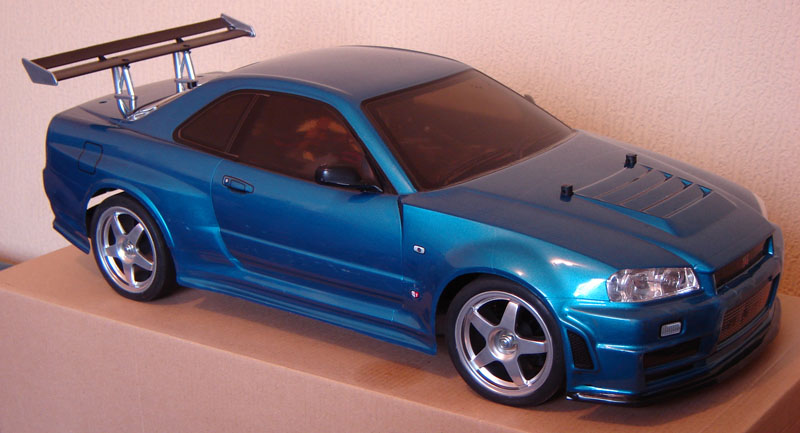

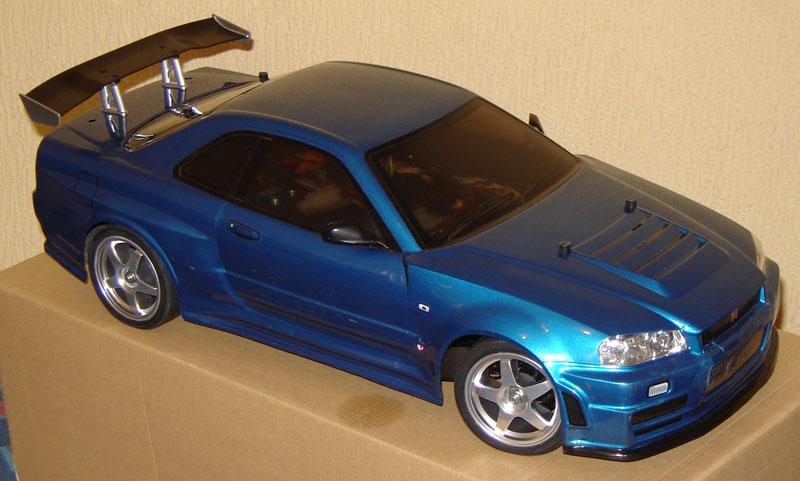

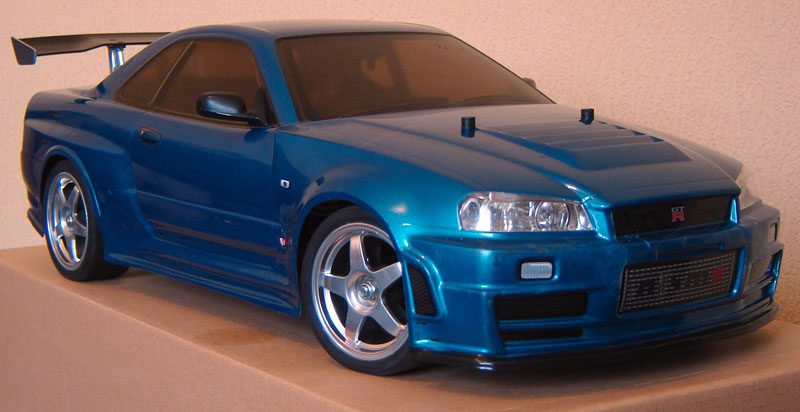

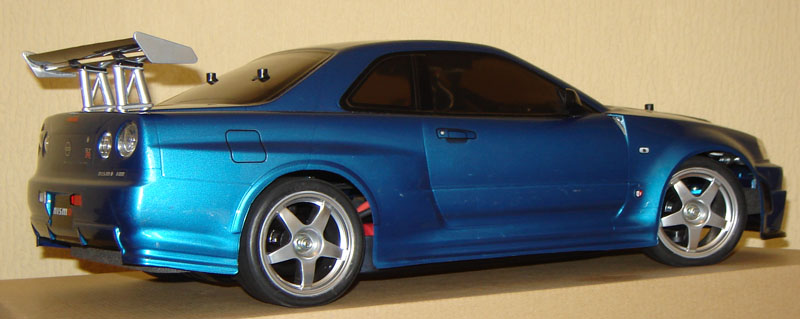

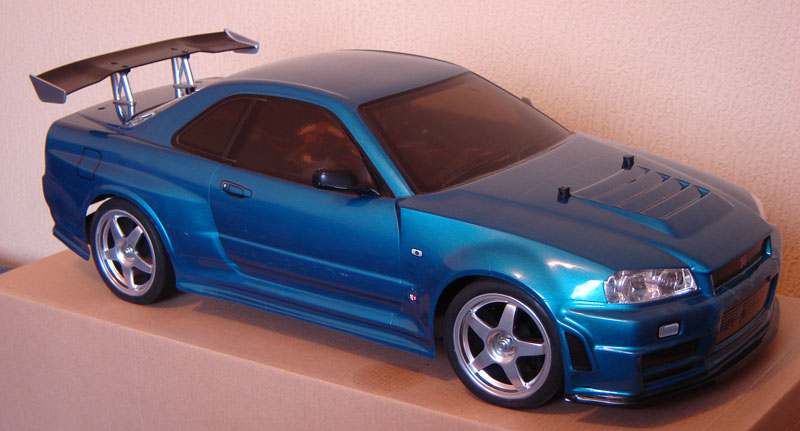

La primera presentación

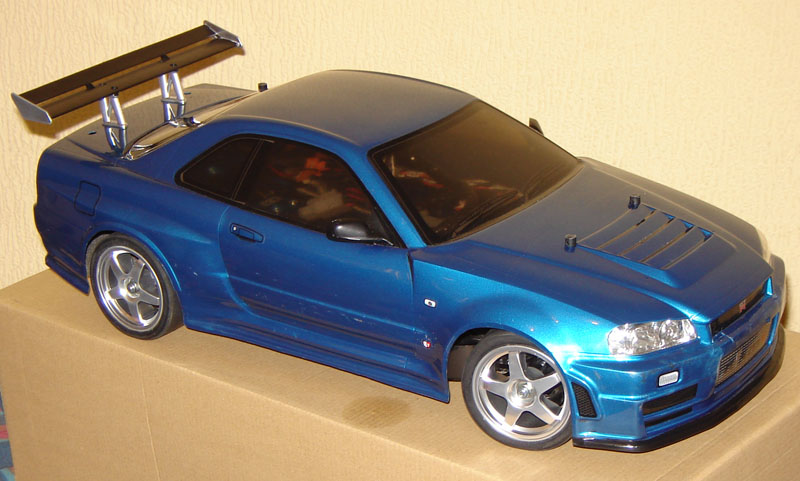

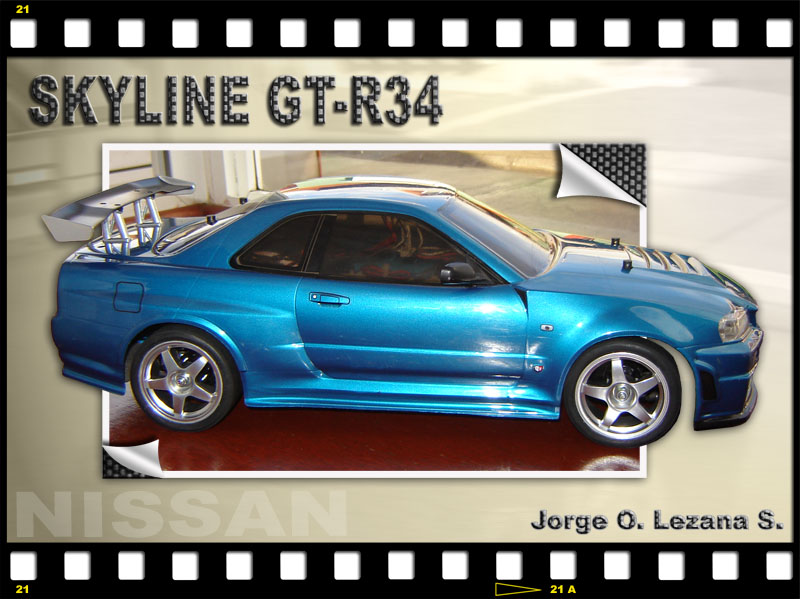

Una ves terminado de armar el Kit, pinte la carrocería con la nueva pintura y le agregue los accesorios que les mencione, obtuve un resultado así:

Nada mal no??
Mas fotos de ese entonces: http://www.aeromodelistasdechile.cl/fotos/gtr/index.htm



Accesorios internos para un manejo mejor

Ahora dejemos la parte externa por un tiempo, y veamos en la parte interna de la maquina.

Dentro de estos accesorios están:

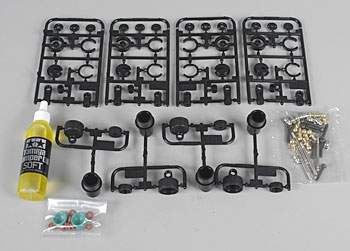

Tamiya CVA Mini Shock Unit Cylinder

Kit completo de amortiguadores hidráulicos.
El kit original solo era solo de resorte, y el vehiculo era muy inestable en curvas y en suelos no tan lisos (se descontrolaba)

Sacado de la Tienda http://www.etamiya.com/shop/index.php Codigo HSP118B

Sacado de la Tienda

Esta opción la estoy viendo a Futuro, por ser metálicos y ajustables por rosca, son muy llamativos y sin duda le darían un toque muy especial.

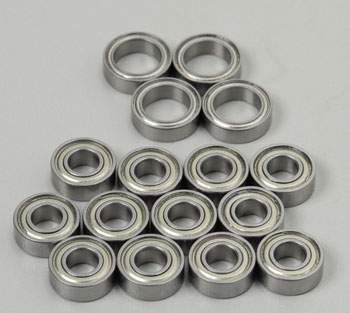

Tamiya Ball Bearing Set

El juego de rodamientos originales.
Dan una mayor suavidad en las carreras, como también un menor desgaste de todas las partes móviles de la tracción, también aumenta en la autonomía de nuestras baterías, por generar menor fricción.

8 de estos rodamientos van en las ruedas, y los restantes dentro de las cajas de engranajes de la transmisión.

Tamiya Adjustable Upper Arm

Juego de brazos superiores para cada rueda ajustables.

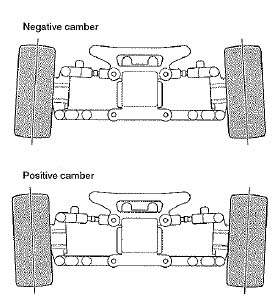

Esto nos permite jugar con los ángulos de las ruedas con respecto a la Vertical, con esto logramos según los ángulos que dejemos, mejor traccion, también se conoce a este ajuste como Camber Positivo o Negativo, o Caida positiva o negativa, o Angulo Camber.

En ángulo negativo logramos mejor tracción y viceversa

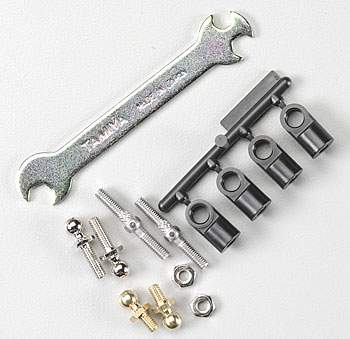

Tamiya Turnbuckle Tie-Rod

Barra de dirección ajustable.
Este accesorio nos permite jugar con el ángulo con respecto a la Horizontal, así logrando mejor estabilidad en línea recta, como mayor o menor facilidad de girar, también conocido como Toe-in, Toe- Out, o convergencia, divergencia.

En Toe-In se logra mayor estabilidad en línea recta, menos facilidad de giro y viceversa.

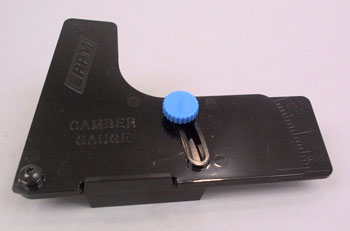

RPM Camber Gauge

Regla graduada para el Angulo Camber.
No menos importante es tener como medir este tipo de Ajustes, si bien es específico para el Angulo Camber, se puede adaptar, para medir el Toe-In, Out

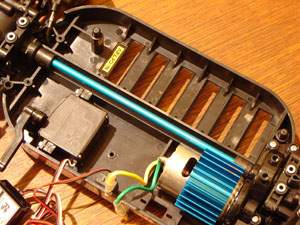

Tamiya Aluminum Propeller Shaft

Barra de trasmisión de metal.
Este importante accesorio, nos permite tener una mas rápida respuesta desde la parte trasera ( en donde va el motor) a la parte delantera. El kit original viene con uno de plástico, que al pasar tracción hacia delante se curva perdiendo respuesta, aunque no es tan notorio el cambio, conviene hacerlo.

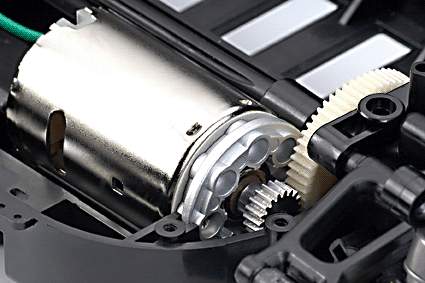

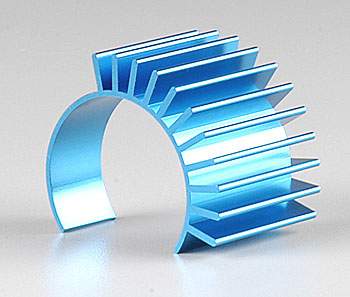

Tamiya Aluminum Motor Heat Sink

Disipador para el motor en aluminio.
Como en Drift, el motor va siempre a altas revoluciones, nuestro motor tiende a tomar mas temperatura de lo normal, e aquí donde este accesorio toma importancia.

Tamiya Metal Motor Mount

Montura metálica para el motor.
Le da una mejor firmeza al montar el motor, pero no es indispensable, lo he puesto de todas formas

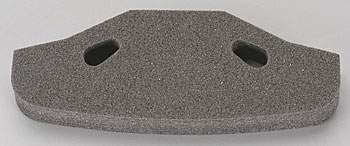

Tamiya Urethane Bumper

Esponja protectora.
Esta esponja se encarga de absorber los golpes tanto frontal como trasero, el kit solo viene con la delantera, por lo que hay que comprar una mas para la parte trasera, el color puede ser ploma como celeste.

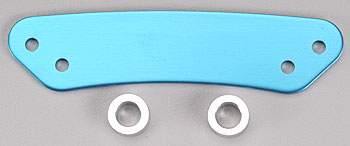

Tamiya Aluminum Bumper Stopper

Soporte para esponja de aluminio.
Originalmente trae un soporte plástico, por lo que si quieres una mejor estética tendrás que comprar uno por cada esponja


Tamiya Carbon Upper Frame

Soporte de Carbono.
Este Accesorio tiene 2 funciones, la primera es dar mayor rigidez al chasis entre el tren delantero y trasero además de ser el soporte para montar las barras estabilizadoras tanto en la parte delantera como trasera.

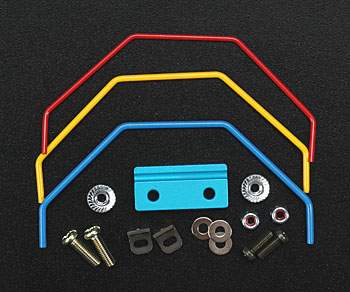

Barras estabilizadotas

Este accesorio es importante cuando nuestro vehiculo pierde tracción por efecto de las curvas, en donde el peso del vehiculo se desplaza haciendo incluso que una de nuestras ruedas quede casi en el aire o sin tracción, la barra logra contrarrestar ese efecto, provocando una mejor adherencia en condiciones de giro
Para lograr un óptimo resultado hay que probar los diferentes gruesos, y ver cual nos acomoda más a nuestro terreno de carreras.

Mas detalles en los link de puesta a punto que deje mas arriba.

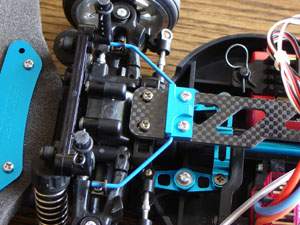

Tamiya Front Stabilizer Set

Barra estabilizadora Delantera.

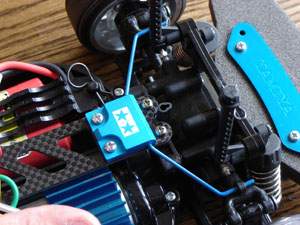

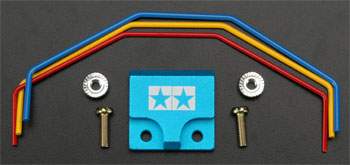

Tamiya Rear Stabilizer S

Barra estabilizadora Trasera.

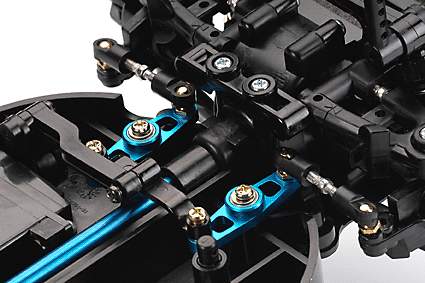

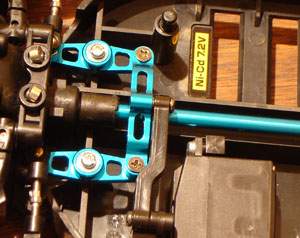

Tamiya Aluminum Racing Steering Set

Soportes para la dirección, metálicas con rodamientos.
Estos soportes son reemplazo de los de plástico que viene con el kit original, aparte de su estética le quitan ese tan molesto desajuste entre el servo y la dirección, ya que viene montado con rodamientos, provocando con esto una mejor precisión a la hora de las curvas

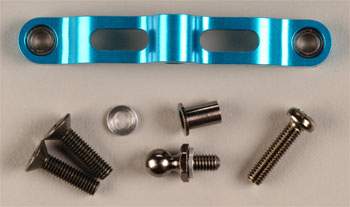

Tamiya Aluminum Steering Link

Link para soportes de dirección, metálico con rodamientos.
Este es un complemento del anterior, cumplen el mismo objetivo eliminar el desajuste de la dirección.



Diferencial de Bola

Estos diferenciales de bola son mas practico a la hora de hacerle ajustes además de ser de mejor calidad, en relación al de engranajes que viene con el kit original.
El ajuste de estos componentes (apretar) permiten que cuándo una rueda quede menos adherida al piso, por ejemplo en un giro, no se pierda la potencia en ella (debido a que gira en el aire) y viceverza, en el caso del diferencial de engranajes, es aplicando una grasa mas gruesa en su interior.

Explicado en: http://recursos.hisinsa.com/paginas/monograficos/tamiya/xbg/puestaapunto.htm

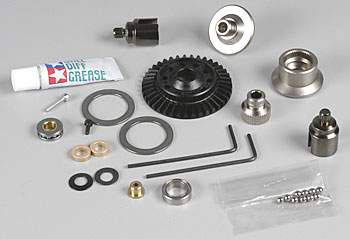

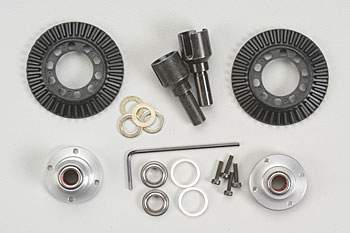

Tamiya Ball Differential Set

Diferencial Trasero.

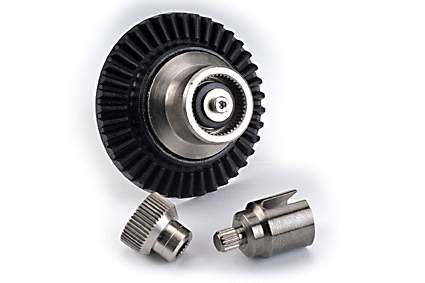

Tamiya Front One-Way Unit

Diferencial Delantero.
Implementado con el famosos sitsema de rodamientos One-Way de mucha utilidad para el tren delantero.

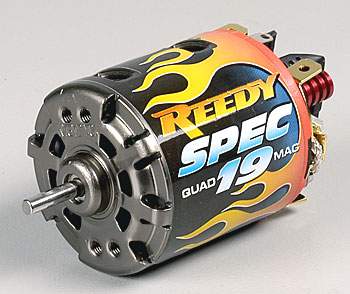

Associated Reedy Spec 19T Quad Magnet Motor

Motor 19T Associated Reedy.
Este es un muy buen motor 19T de 4 magnetos, dos capacitores, y doble rodamiento, ideal para cambiarlo por el tradicional que viene de fabrica, yo ya tengo uno de la misma categoria en 17T y anda de ensuño, la ventaja es que los carbones se pueden cambiar, teniendo con esto motor por mucho tiempo.

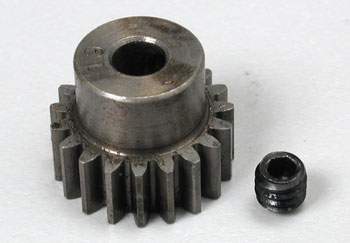

Associated Racing Pinion Gear 48P 19T

Piñón 19T Associated Reedy.
Es indispensable el piñón de los mismo T que el motor, para lograr un optimo desempeño, en el caso del kit ya viene uno de estos, pero tener uno de repuesto es buena alternativa.

Además dependiendo del tipo de motor estos piñones pueden modificarse, para ganar mas o menos potencia, en consecuencia, un aumento o disminución del derrape, claro para ello tenemos que ir probando cual se adapta mejor, y recomendablemente no hacer grandes saltos no mas de dos dientes al principio, ya que el Acelerador electrónico puede sufrir daños, al igual que el motor si no esta preparado para ello.

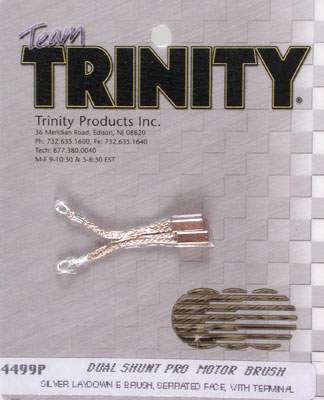

Trinity E Brush Silver Serrated w/Terminal

Carbones para motor de escobillas.
Los carbones, en los motores con escobillas son lo que se dañan y dejan a nuestro motor fuera de servicio, en el caso anterior compramos un motor al cual se le pueden cambiar, para así tener motor para rato.

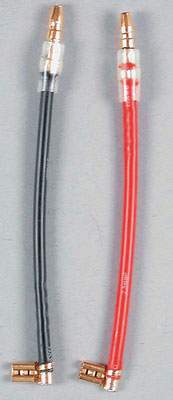

Trinity Golden No Solder Leads

Conectores para motores de escobillas.
Estos conectores son de muy buena calidad y permite hacer una conexión sin soldar al motor, evitando así esa tarea engorrosa, para quienes no saben como hacerlo correctamente

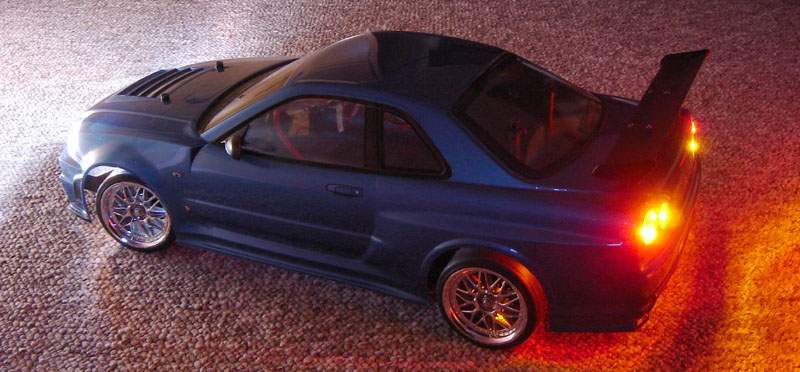

Centrales de luces o neones, para el espectáculo nocturno

Aquí tenemos algunos accesorios para hacer de las carreras nocturnas una delicia en cuánto a iluminación, nos permite mucha variedad de opciones, y no necesariamente tiene que ser como en este caso, centrales fabricadas.

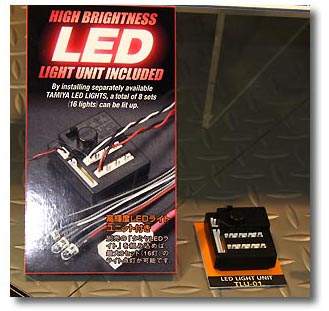

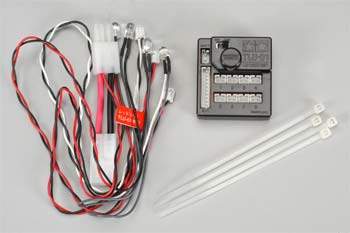

Tamiya LED Light Unit TLU-01

Central de luces TLU-01.
El kit viene con un de estas y permite conectar hasta 16 led sin perder potencia de iluminación, su gran virtud, es el zócalo de expiación, para que sea comandada por la central TLU-02, que es la que maneja, todos los efectos, y como esta central puede manejar hasta 2 TLU-01, para asi con una, independizar el juego normal de luces de un vehiculo (luces frontales, intermitentes, frenos, luces de retrocedo, neblineros), la otra puede encargarse de los efectos especiales como Neones, Luces en las ruedas, en el escape, Flash para radio patrullas etc.

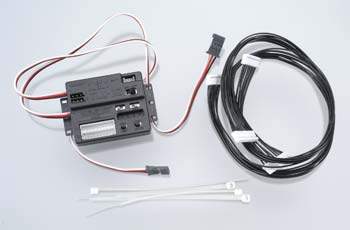

Tamiya LED Light Control Unit TLU-02

Central de luces TLU-02.
Si bien es una central que tiene su costo, se justifica muy bien, ya que trae 16 programas diferentes, y puede manejar independiente mente 2 centrales TLU-01, manejando en total 32 Leds de alta luminosidad, abarcando así un sin numero de ideas. Aun que ya viene con algunos programas listos, otros se pueden ocupar a gusto del consumidor como mas le acomoden.
Tiene un manual muy detallado con cada paso.
La gran atracción de la central, no es tan solo que las luces prendan y apaguen, si no que son controladas por el trasmisor, ya sea cuando giramos, frenamos, aceleramos.
El control de luces puede ser fijos, intermitentes, de encendido y apagado suave, entre otras posibilidades.

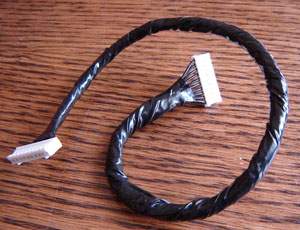

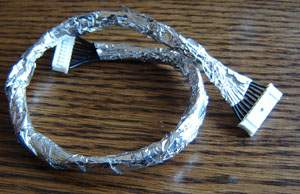

Los conectores de esta central emite mucho ruido a la radio por lo que interfiere la trasmisión, y se soluciona en gran parte aislando el cable con papel aluminio y luego envolviéndolo con cinta de aislar eléctrica, como se muestra en la figura.

Manual de la central: http://www.tamiyausa.com/pdf/manuals/53937ml.pdf

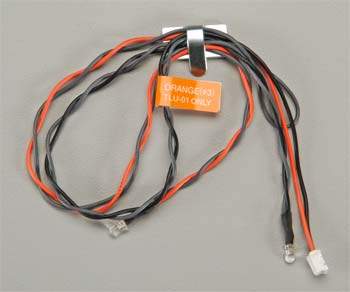

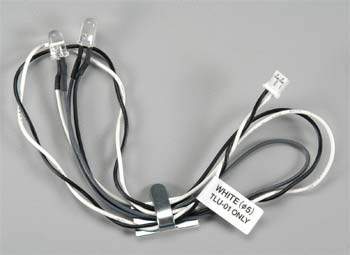

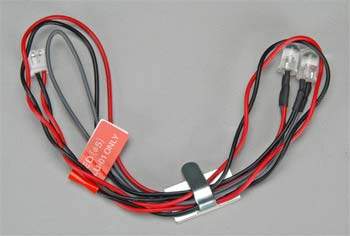

Tamiya LED Light Orange, Red, White, Otros

Leds. de alto brillo en 5 milímetros y en 3 milímetros.
Aquí el consumidor debe elegir los que mas le acomoden según sus proyectos de iluminación.
Para una iluminación estándar, se debe pensar en Leds blancos naranjos y rojos.

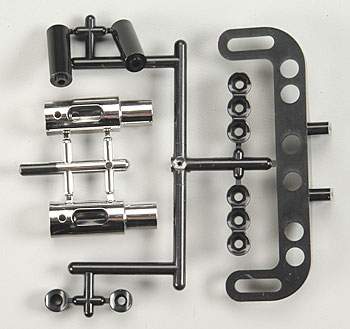

Yokomo Drift Muffler Set

Set de Escapes Yokomo.
Este set de escapes le da un toque mas real a nuestro modelo, e incorpora un compartimiento para ponerle unos Led de alto brillo para simular el fuego en el escape al acelerar a full, función que por lo demás maneja la TLU-02.

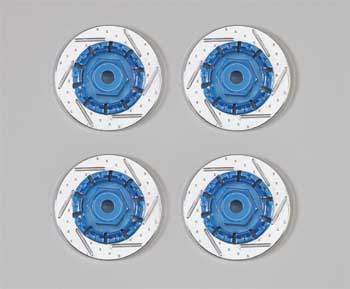

Hot Works Brake Disc Hex Adapter Chrome Met Blue

Juego de Frenos de Disco
Un accesorio de estética para darle mas realismo a nuestro modelo, con fácil adaptación para poner en el Led y crear efectos de luces en las ruedas.



Otros Accesorios que en un futuro podría cambiar y que me han llamado la atención serian los siguientes:

Estos productos se encuentran en: http://www.etamiya.com/shop/index.php



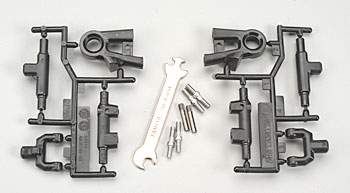

Front Knuckle Arm Set (Blue)

Soporte Vertical Trasero, azul metalico.
Soporte para bandejas, rodamientos y ejes de trasmisión trasero.

Rear Knuckle Arm Set (Blue)

Soporte Vertical Delantero, azul metalico.
Soporte para bandejas, rodamientos y ejes de trasmisión delantero.

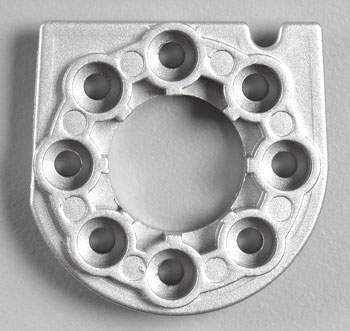

Motor Mount Plate Whit Heat (Blue)

Soporte para motor, azul metalico.

Main Shaft (Blue)

Barra de trasmisión ,azul metalico.

6 Cells Battery Hold Down Strap (Blue)

Soporte para Batería azul metalico.

1/10 Wheel Nuts

Hexágono para ejes azul metalico

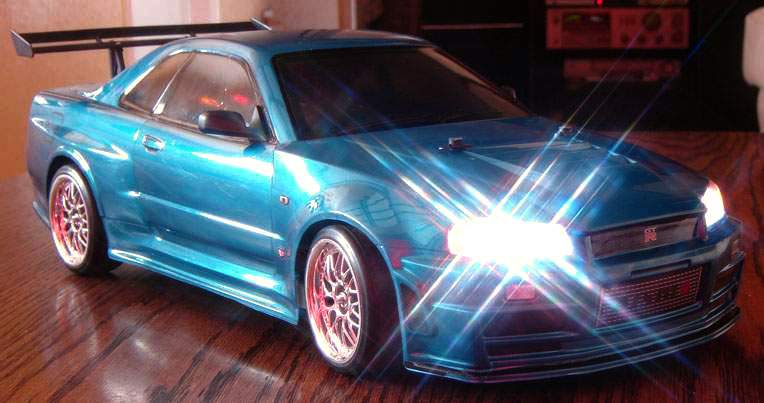

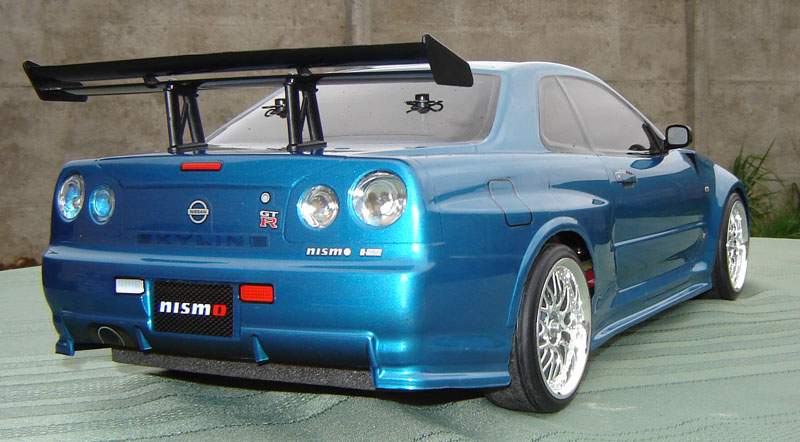

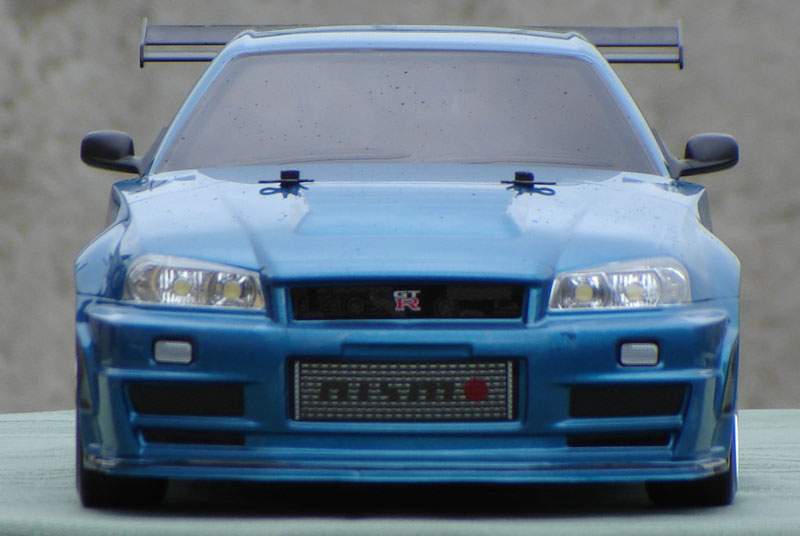

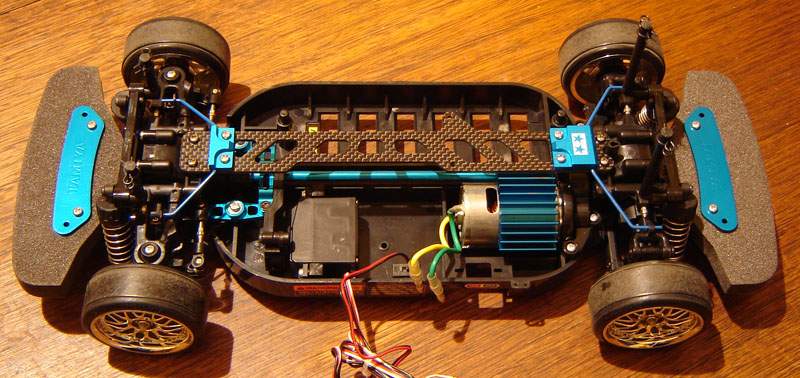

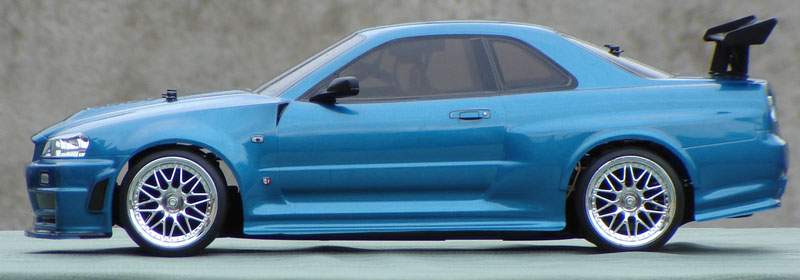

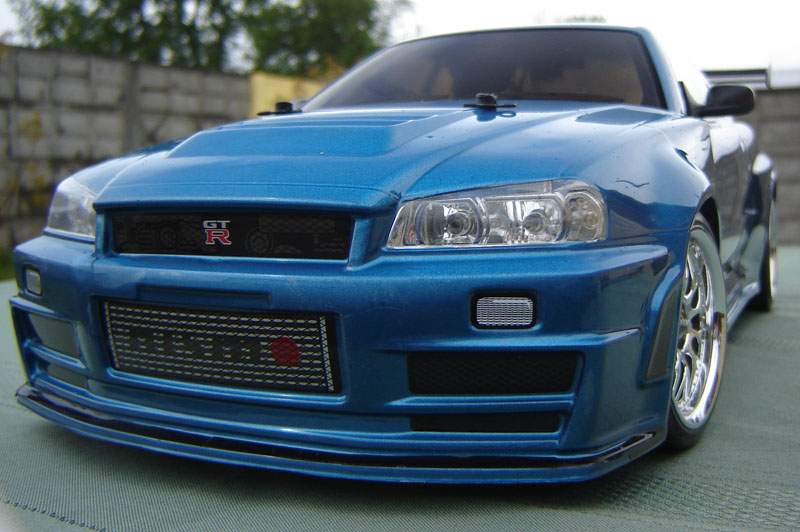

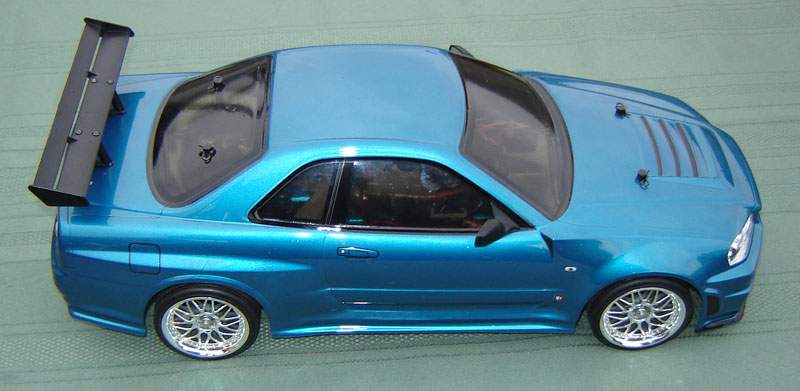

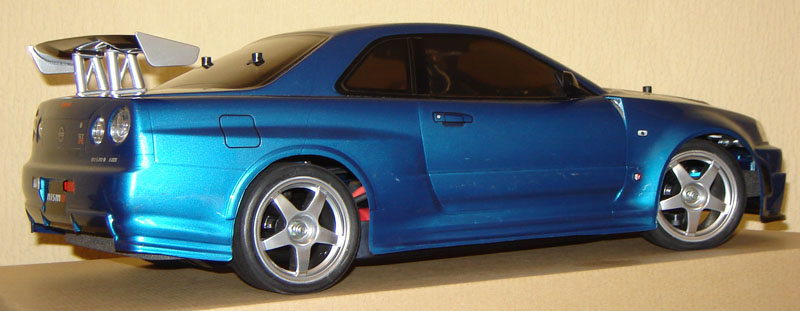

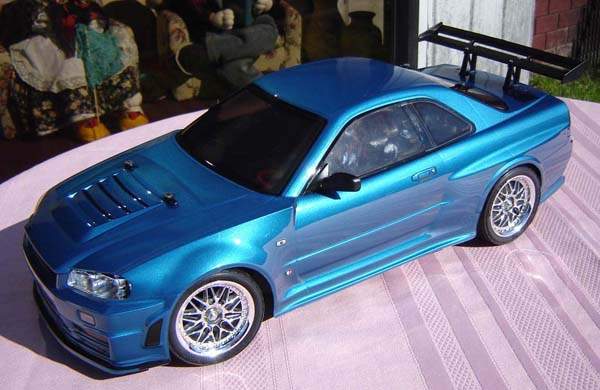

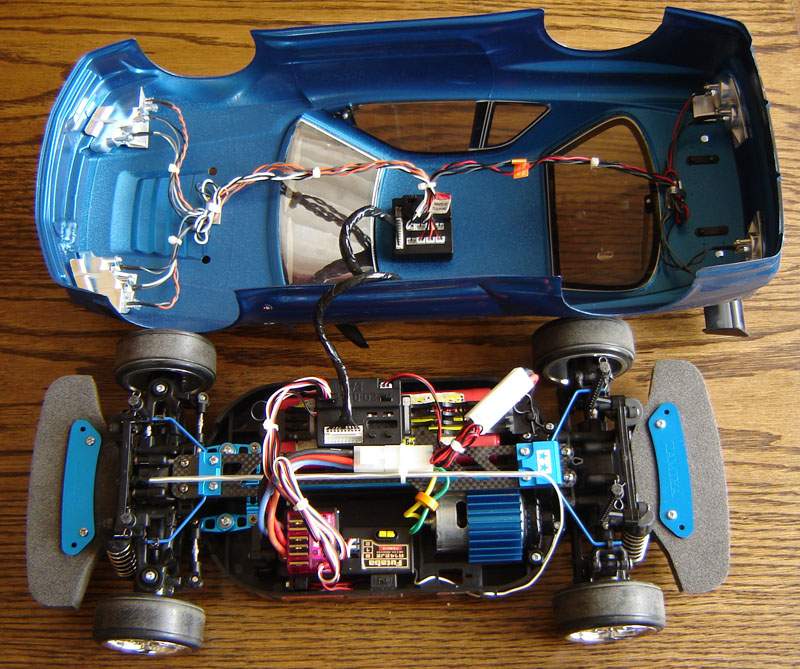

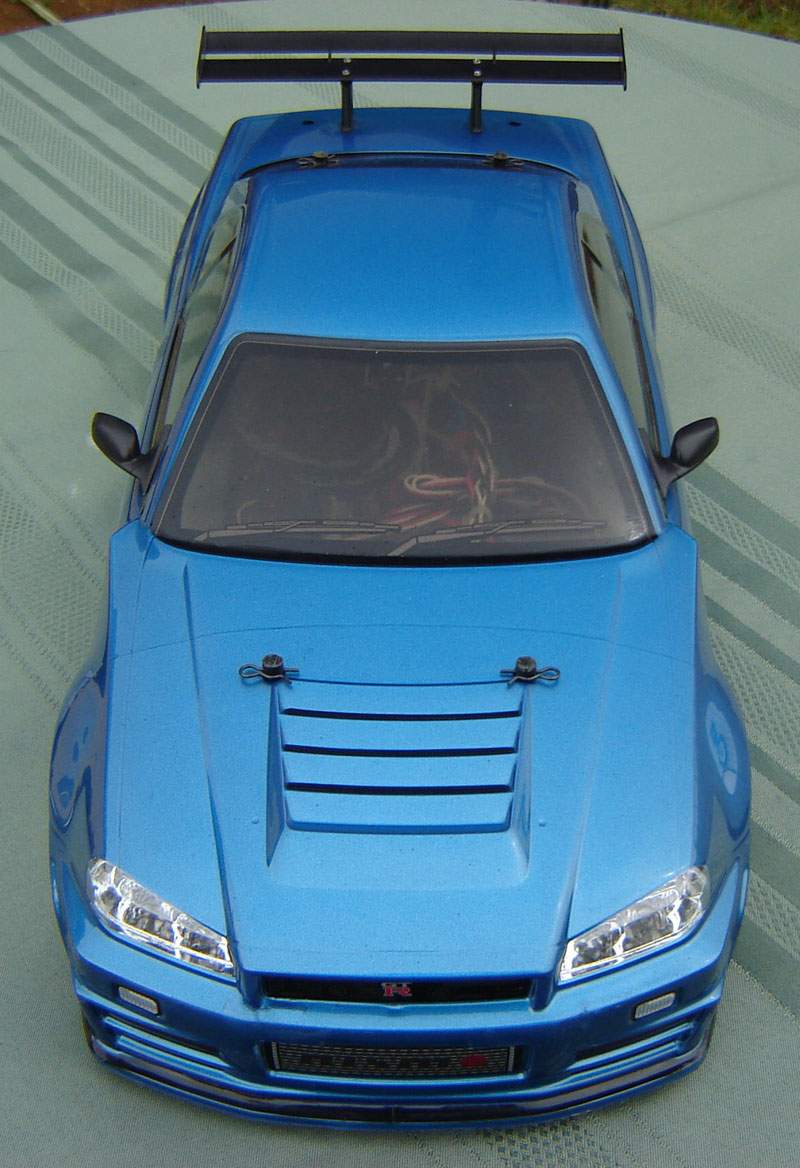

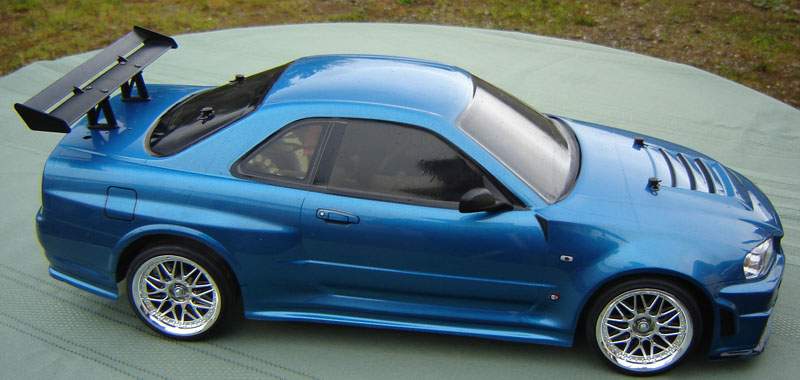

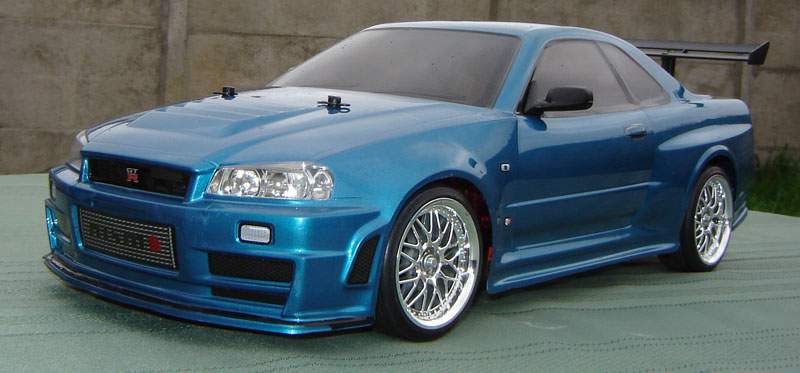

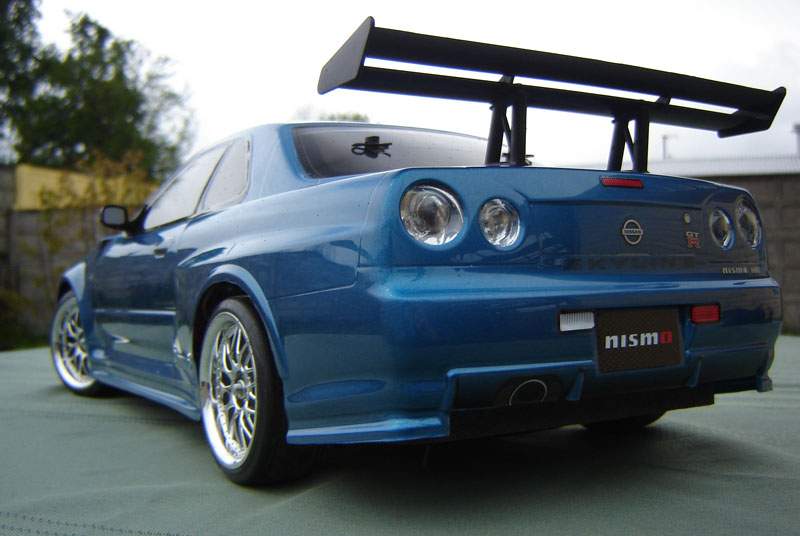

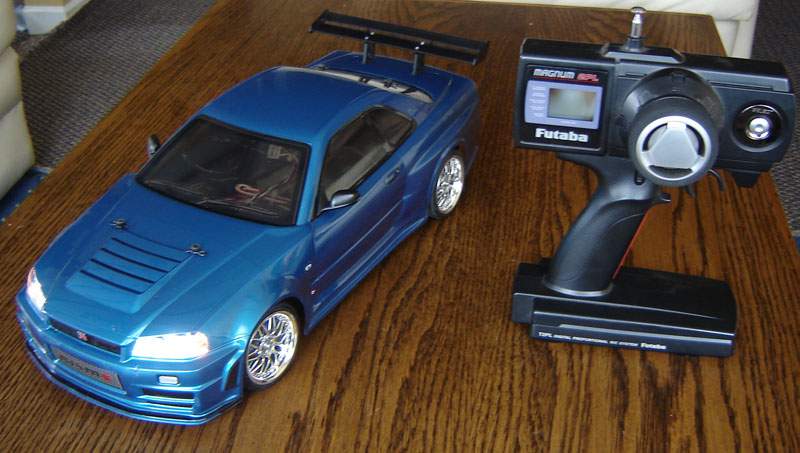

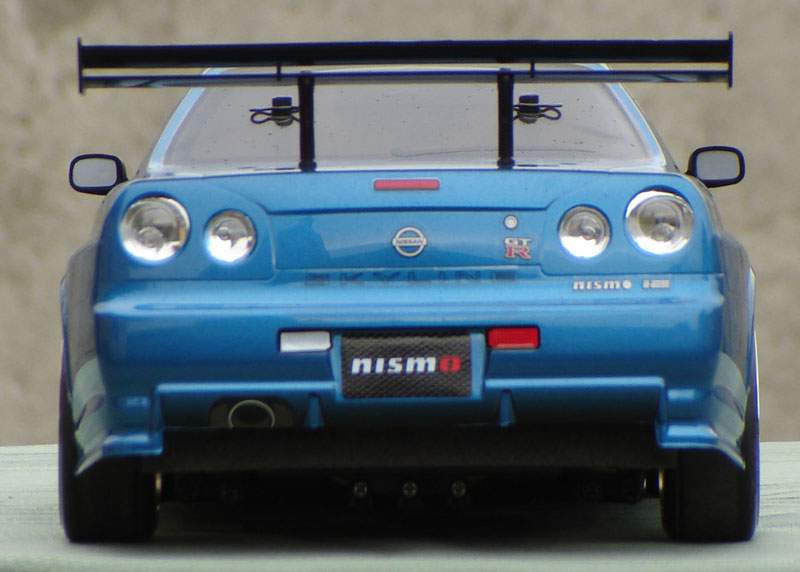

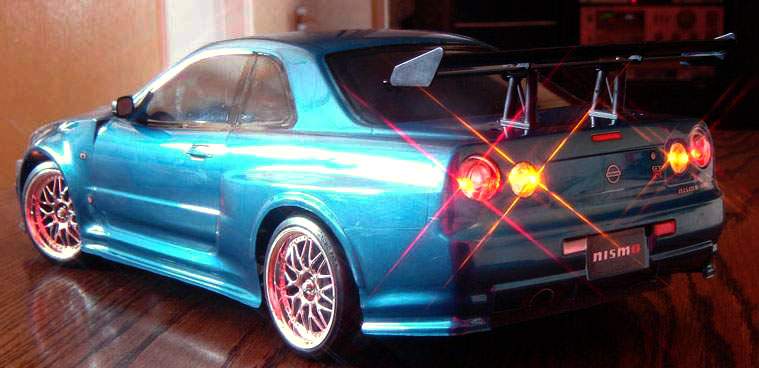

Algunas fotos generales del auto con la mayoría de estos accesorios puestos.

El primer videos con los primeros accesorios lo encuentran aqui: http://www.youtube.com/watch?v=GIMJ82GH5D8

Como se pueden dar cuenta, no hay limites cuando se trata de Tuning en R/C, siempre dependerá de las ganas, creatividad, y no menos importante el capital.

Espero les aclare muchas dudas.

Hasta la Próxima.

J. Lezanan
