Diseño AT-AT Walker, de Star Wars.

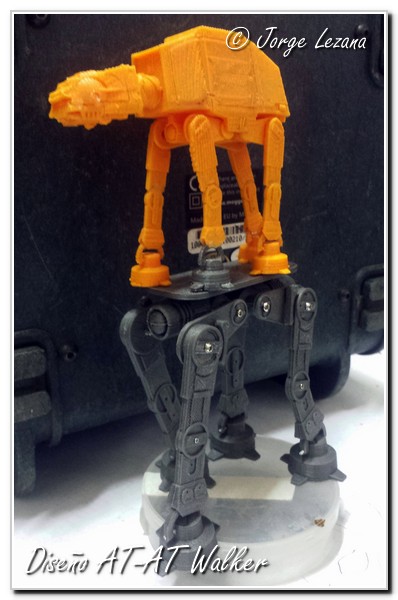

Una de mis primeras impresiones 3D realizada por el 2016, Fue un Modelo que siempre quise tener El AT-AT Walker, sin duda las escenas de “El Imperio contraataca” de Star Wars, fueron marcadas en mi mente. Buscando por la web, pude encontrar un modelo muy detallado, pero a una escala muy grande, me anime  a imprimirlo pero lo hice reduciendo más del 50% , para ese entonces tenía conocimientos básicos de buenos ajustes de la impresora, y a pesar que estaba imprimiendo relativamente bien, me anime a hacer el intento.

Por mi falta de experiencia en el tema de impresoras, no me di cuenta que el tamaño al que quería imprimirlo se dificultaban muchas cosas, sobre todo los accesorios, así que usando soportes de impresión trate de hacer una impresión lo mejor posible.

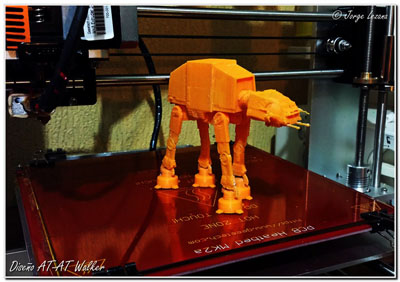

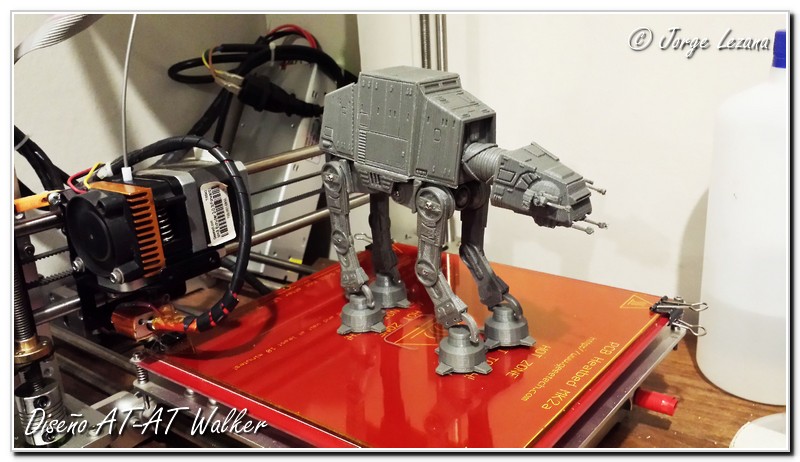

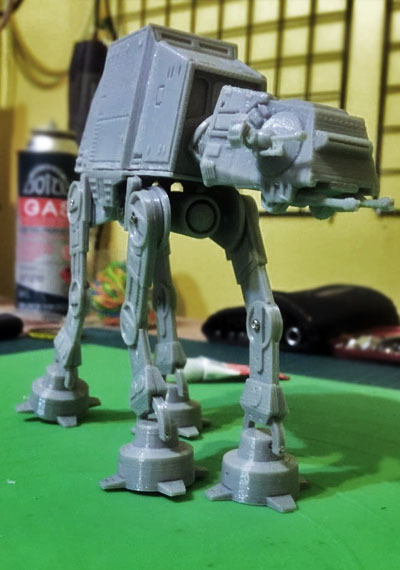

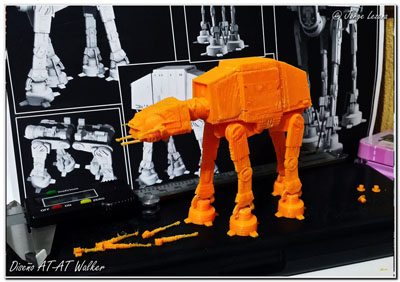

El resultado no fue tan bueno como espere pero tenía ya en mis manos ese modelo que tanto quería desde Niño:

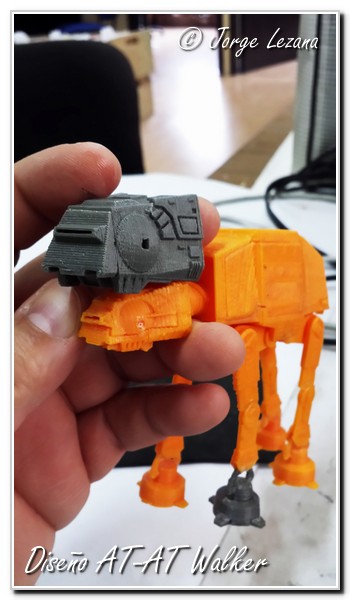

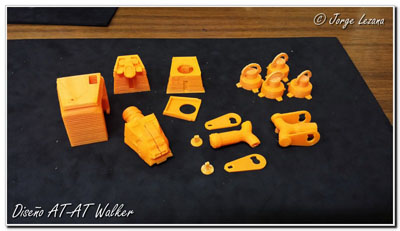

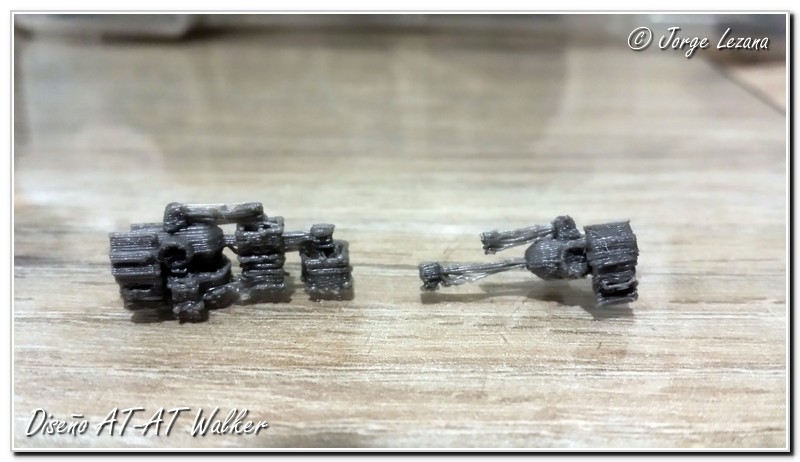

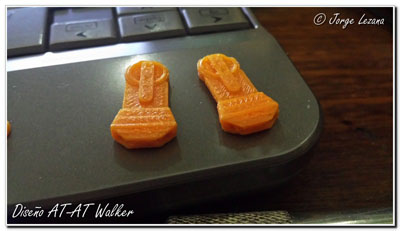

Como se puede a pesar de los esfuerzos por intentar imprimir las partes pequeñas, fue todo un desafío que salieran bien, así que con paciencia pegue cada parte y le pude ver al fin ese tan esperado modelo.

Con el Correr de los tiempos, comencé a adquirir conocimientos más detallados de mi impresora, y realice varios ajustes para mejorar la calidad de impresión, también comencé a diseñar mis propias partes, para diferentes proyectos personales que tenía arrumbados. Usando FreeCad, comenzó un camino extraordinario de desafíos y logros, que me abrieron muchas más posibilidades a diferentes problemas que resolví.

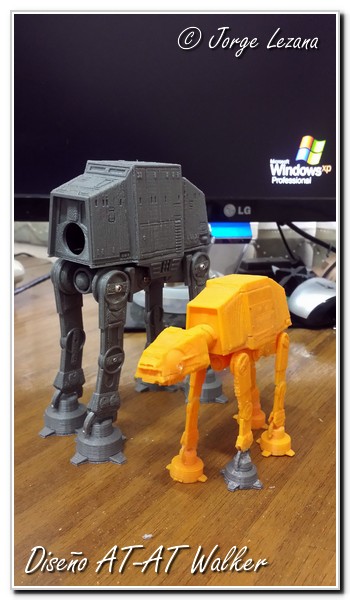

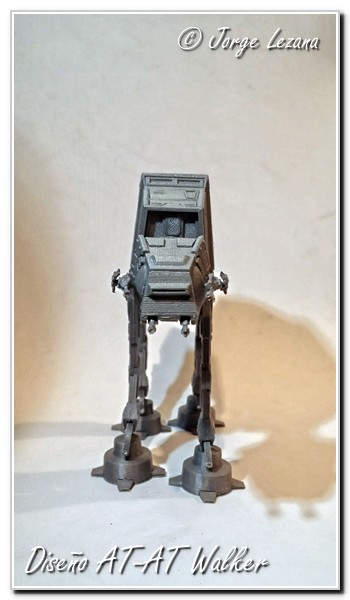

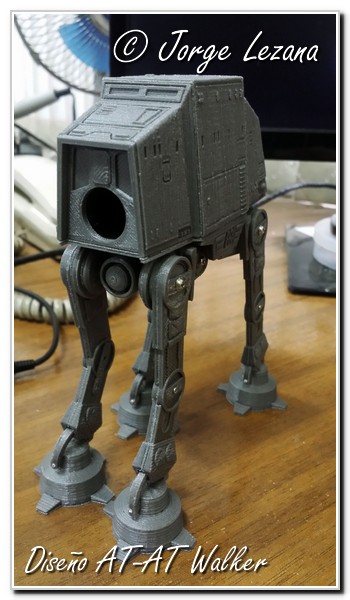

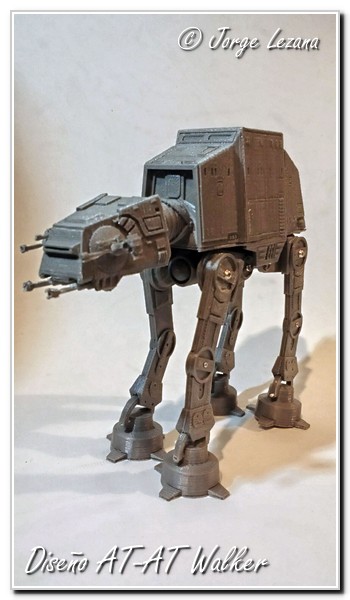

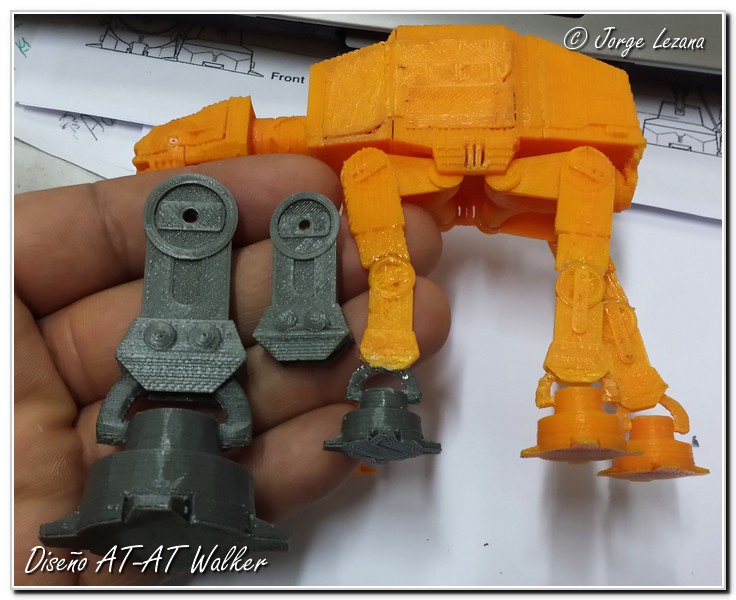

2 años después ya en Mayo del 2018, con un abanico de diseños propios, decidí dar un paso desafiante en diseño para mi claro está, y era diseñar desde cero, el AT-AT Walker, para darle un mejor aspecto, realismo y a un tamaño un poco mayor del anterior, aproximadamente en una escala real de 1/144.

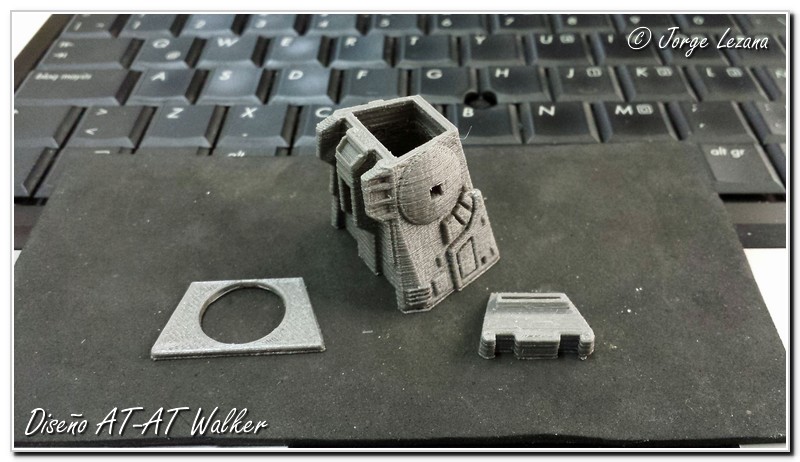

No fue fácil comenzar, ya que había muchas fotos con detalles diferentes, así que decidí detallar solo lo más importante, pero me consumió muchas horas de desarrollo y pruebas antes de tirar cada pieza al horno.

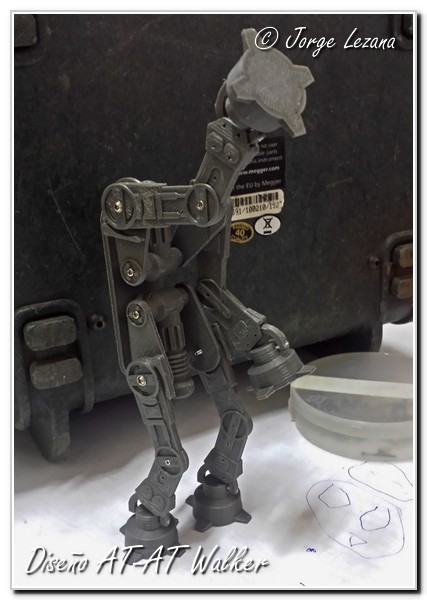

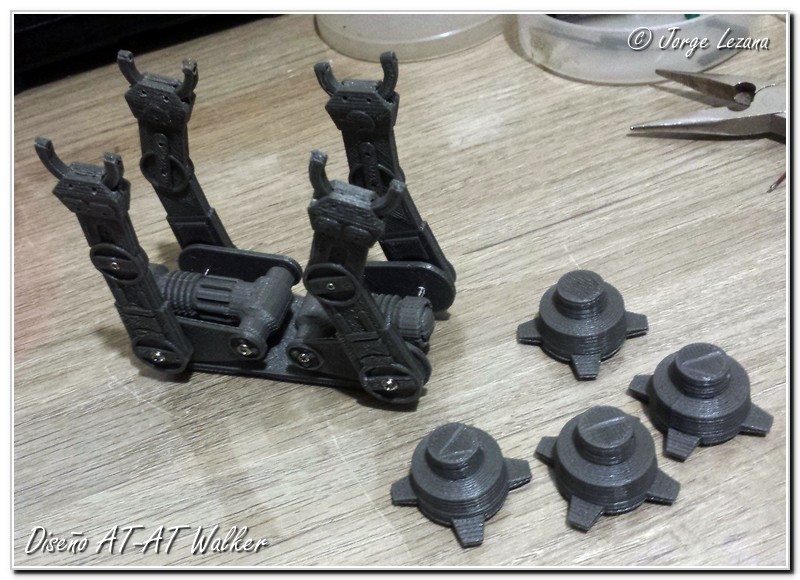

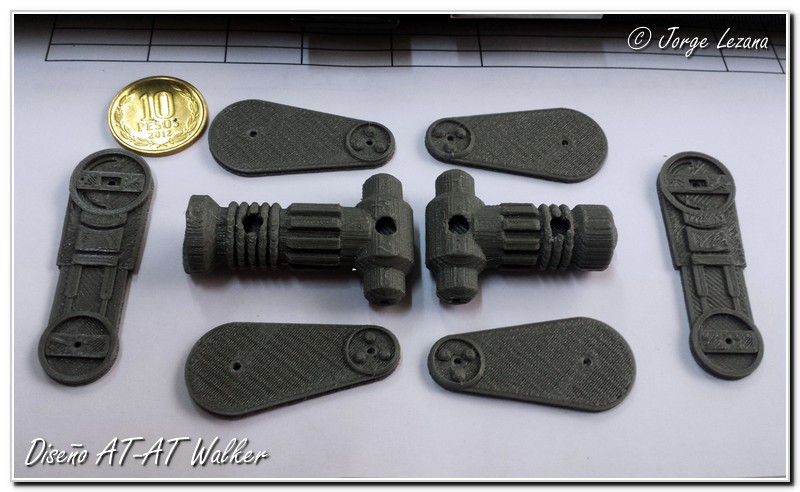

Pase largas horas modelando y pensando en cómo ahorrar material y tratar de eliminar un 90% soportes en cada pieza, por lo que la tarea no fue nada fácil. Tomando medidas del que ya tenía, aproximada mente a 1,5 del tamaño, comencé a darle forma al AT-AT, con varias ideas en mi cabeza, la más importante era que fuera articulado. En una primera etapa que sus piernas y patas sean articuladas, lo que le agrego un desafío extra a esas partes. A pesar que el Cuello también quise articularlo, lo deje estático, para no perder detalles, pero ideando un buen sistema se podría hacer.

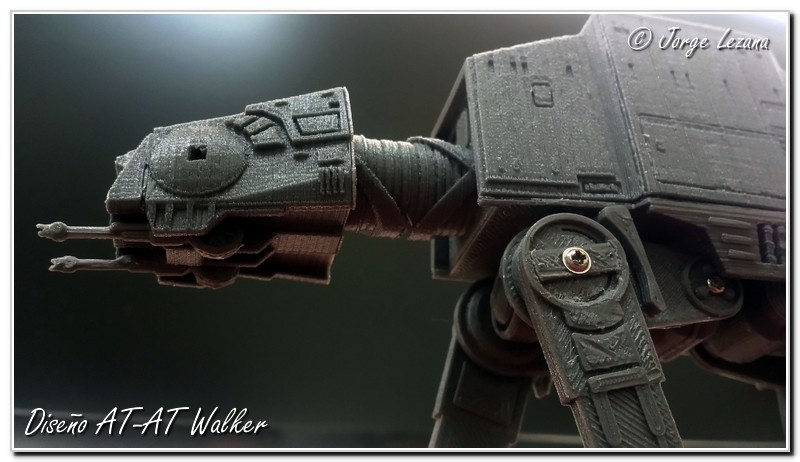

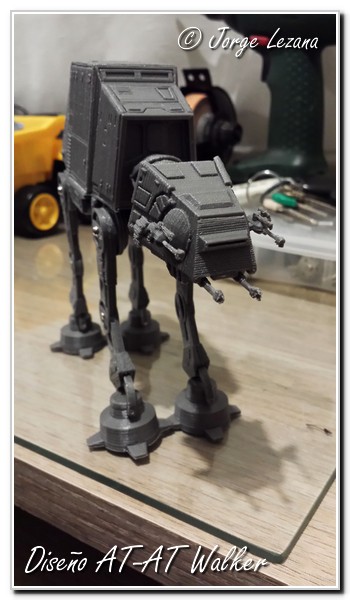

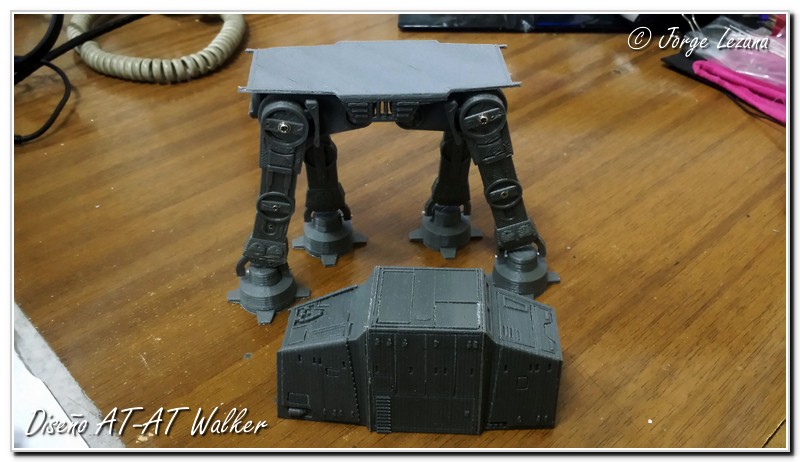

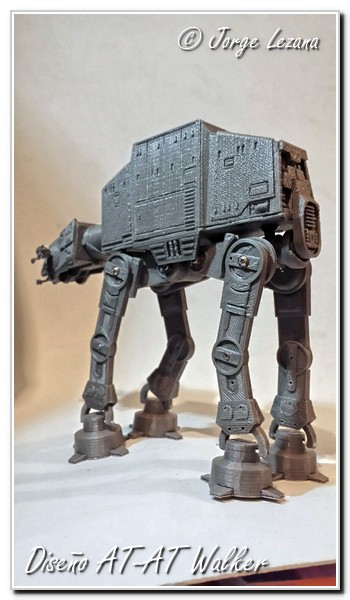

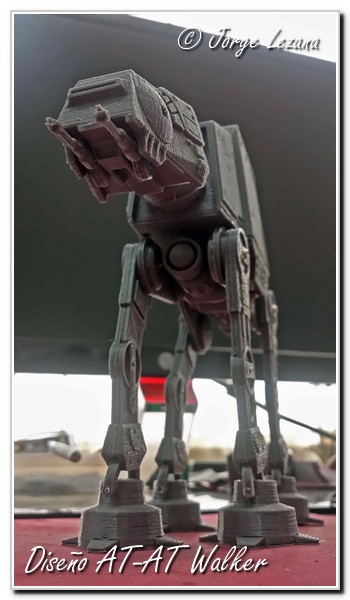

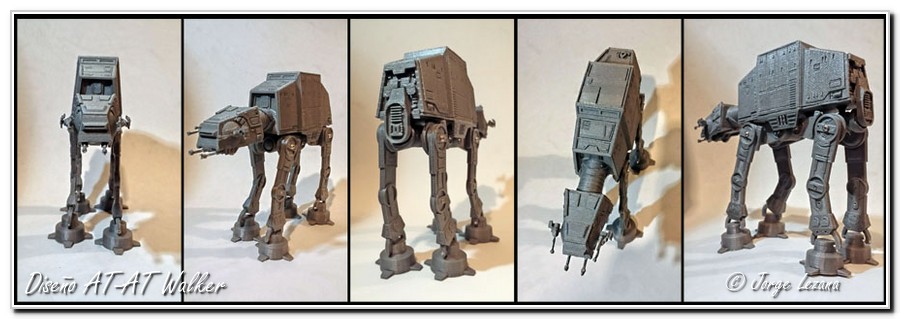

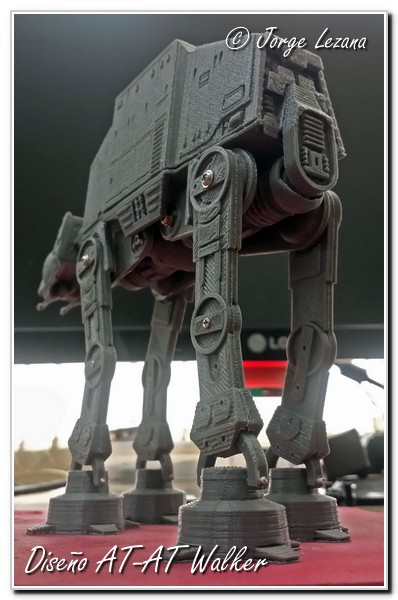

El resultado del esfuerzo y tiempo empleado (aproximadamente 1 mes, trabajando en los ratos libres) fue sin duda muy satisfactorio, a medida que imprimía partes y las presentaba, realizaba algunas correcciones para mejorar el nivel de detalle, aunque se puede mejorar aún más, este es una primera Versión, que les presento con Orgullo.

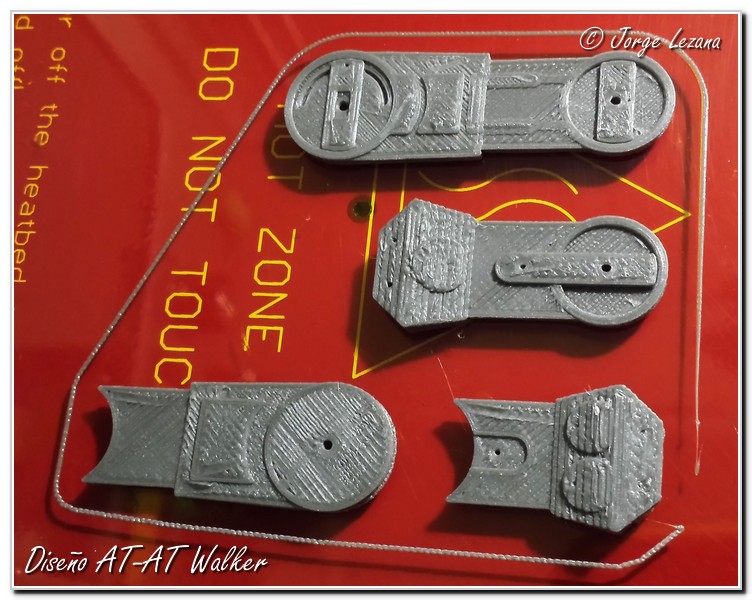

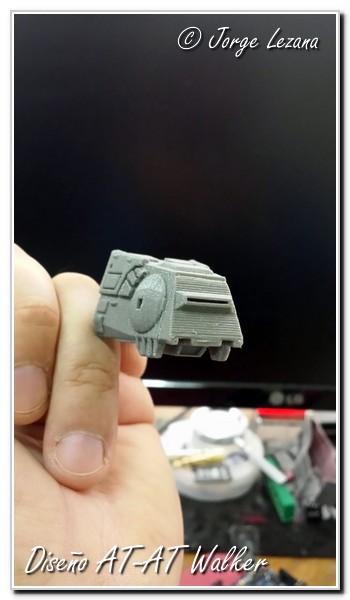

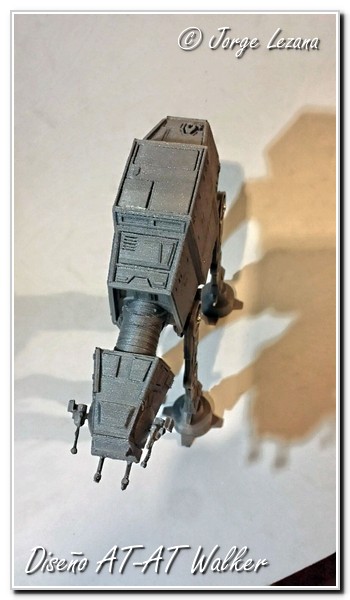

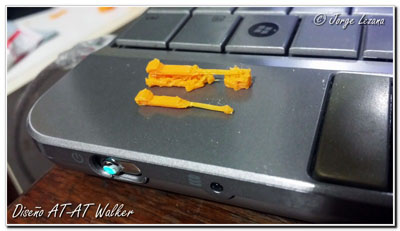

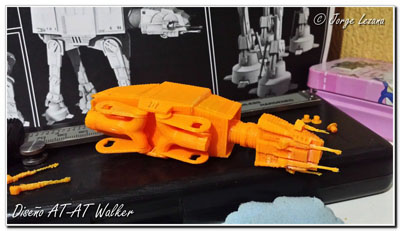

La impresión más difícil de realizar es la de los Cañones, el tamaño y como posicionarlos para que el software cree los soportes es vital.

Al no obtener muy buenos resultados, realizare algunos cambios a futuro, ya que los cañones son redondos, usare alambre para terminarlos y así eliminar por completo la parte difícil del proyecto, además ganare rigidez, y así ante una caída no se quiebren tan fácilmente.



Material Usado: PLA Gris

Temperatura de la Cama: 70°

Temperatura del Extrusor: 200°



Archivos STL para Imprimir.

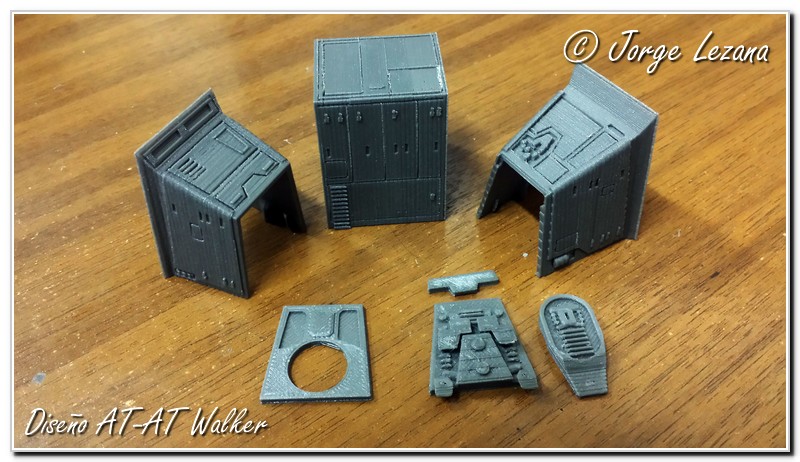

Con el Fin de compartir esta  experiencia aquí dejare los Archivos STL para imprimir cada Parte, todos ellos están comprimidos en WinRar, y separados en 7 Carpetas que detallo a continuación, es importante prestar atención a la angulación y eje, para que la pieza quede perfectamente apoyada en la base de la cama caliente.

Nombre y link de Descarga

Pieza

Angular / Eje

Soportes

Cantidad

01_Cabeza.rar

01 Tapa.stl

90° / Y

No

x1

02 Medio.stl

90° / Y

No

x1

03 Cabina.stl

90° / Y

No

x1

04 Cañon1.stl

90° / Y

Si

x1

05 Cañon2.stl

90° / Y

Si

x1

06 Cañon3.stl

90° / Y

Si

x1

07 Cañon4.stl

90° / Y

Si

x1

02_Cuello.rar

01 Cuello.stl

90° / Y

No

x1

03_Cuerpo.rar

01 AD FN.stl

90° / Y

No

x1

01 AD TP.stl

90° / Y

No

x1

02 MD.stl

90° / Y

No

x1

03 AT AD Sup.stl

-86° / Y

No

x1

03 AT TP.stl

-86° / Y

No

x1

03 AT.stl

-90° / Y

No

x1

03 TP MT.stl

-90° / Y

No

x1

04_Base_Cuerpo.rar

01 Base Cuerpo.stl

180° / Y

No

x1

05_Motores_Patas.rar

01 MT AD BS.stl

-90° / Y

No

x1

01 MT AD.stl

90° / Y

No

x1

02 MT AT BS.stl

90° / Y

No

x1

02 MT AT.stl

-90° / Y

No

x1

06_Base_Piernas.rar

01 Base Pierna.stl

-90° / X

No

x4

02 Soporte Tornillo.stl

90° / X

No

x4

07_Piernas.rar

01 Pata.stl

No

No

x4

02 Eje Pata.stl

90° / X

No

x4

03 Pierna 01.stl

90° / X

No

x4

04 Pierna 02.stl

-90° / X

No

x4

05 Pierna AD 1.stl

-90° / X

No

x2

05 Pierna AD 1.stl

90° / X

No

x2

07 Pierna AT 1.stl

-90° / X

No

x2

07 Pierna AT 2.stl

90° / X

No

x2



Última Actualización 18/07/2018.
