Ajuste de Bias
Amplificador Laney Cub10
por Jorge Lezana.

Última actualización..
Febrero del 2019



Desde mi adolescencia (27 años atrás) que rondo este mundo de las guitarras y amplificadores, como todo hobbie, participe en varios proyectos musicales, y la facilidad en cuanto a electrónica, hacía que metiera mano en todo lo que llegaba a mis manos… con el tiempo me dedique a curiosear en los amplificadores y sobre todo en los de válvulas, pero no tenía mucha información de esta tecnología que era anterior a lo que yo estudie en mis tiempos, por lo que me toco aprender leyendo lo que encontrara en foros y con amigos que rondaban este mundo…  a pesar de no estar muy activo hoy en el mundo de la música… no fue hasta que mi amigo Aldo, con el que compartimos otros hobbies, que decidí volver a las pistas, ya que se le ocurrió aprender a tocar.

El 2017, fue cuando junto a él me decidí renovar mi guitarra y agregar un amplificador.. pero no a transistores si no a Válvulas.. y en esa búsqueda coincidimos en el modelo un Laney Cub10, el se fue por una Guitarra Telecaster y yo por una Stratocaster ambas de la marca G&L. y ahí comienza este artículo.

El Laney Cub10 es un amplificador a Válvulas de tan solo 10 Watt de potencia audible en clase AB, con un sonido bastante rico a mi gusto, pero como todo amplificador a válvulas, después de las 1000hrs. de uso, las válvulas comienzan a envejecer y van perdiendo fuerza, por lo que un ajuste de Bias se hace necesario o ante alguna notoria pérdida de fuerza…

En esta oportunidad teníamos dos iguales, por lo que compararlos mediante un buen micrófono (H2 de Zoom) puede ayudarnos a ver diferencias audibles en el futuro.

Por un problema de alimentación el Cub10 de mi amigo, fallo y dejo de funcionar, por lo que me decidí a revisarlo, tanto en la parte eléctrica, como en la electrónica, y de paso verificar como estaba el ajuste de Bias de su equipo.

El resultado de la revisión eléctrica lo mostrare al final de este artículo.

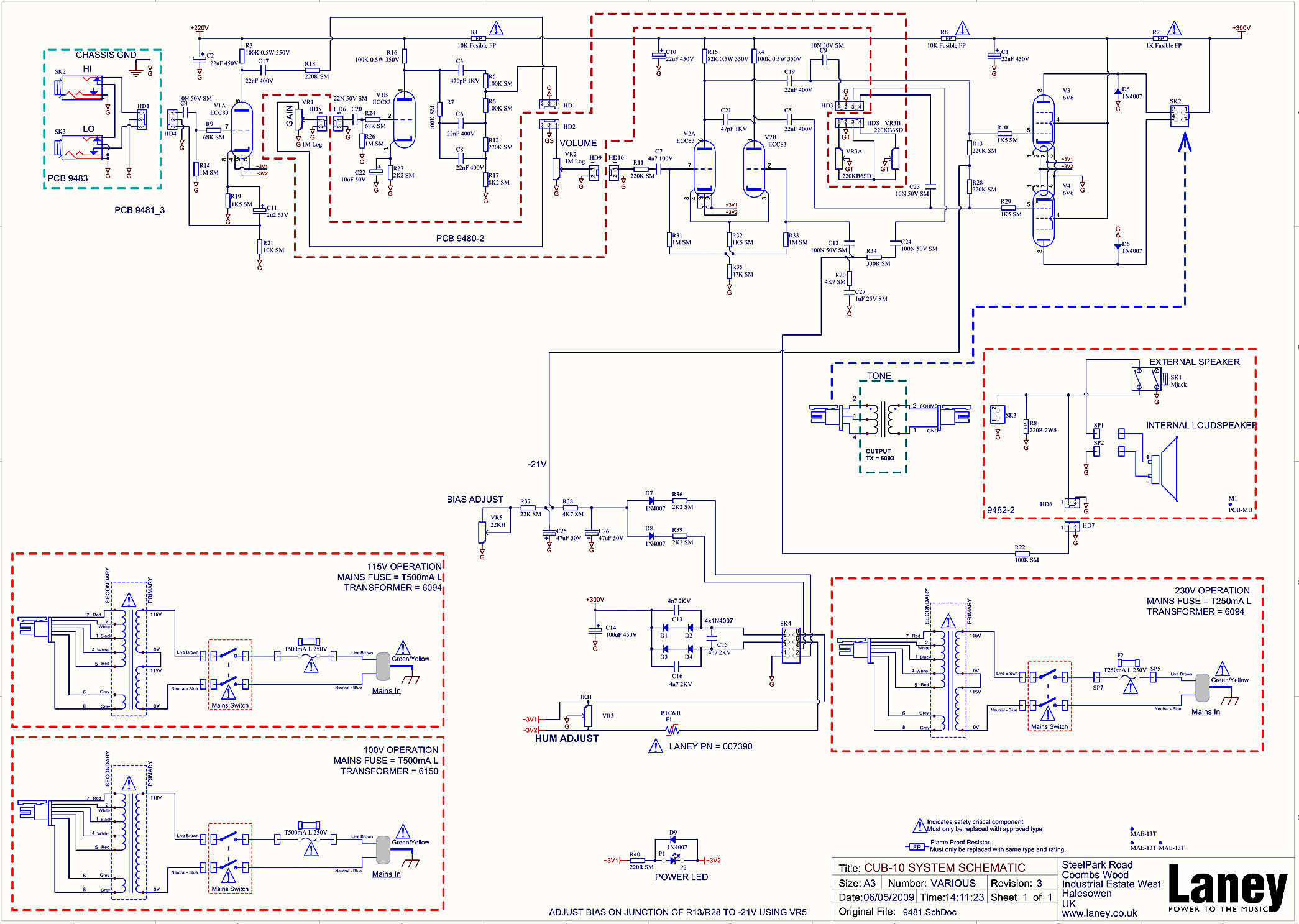

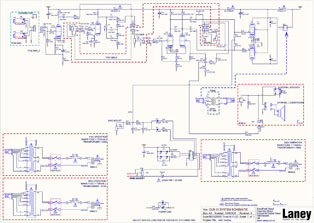

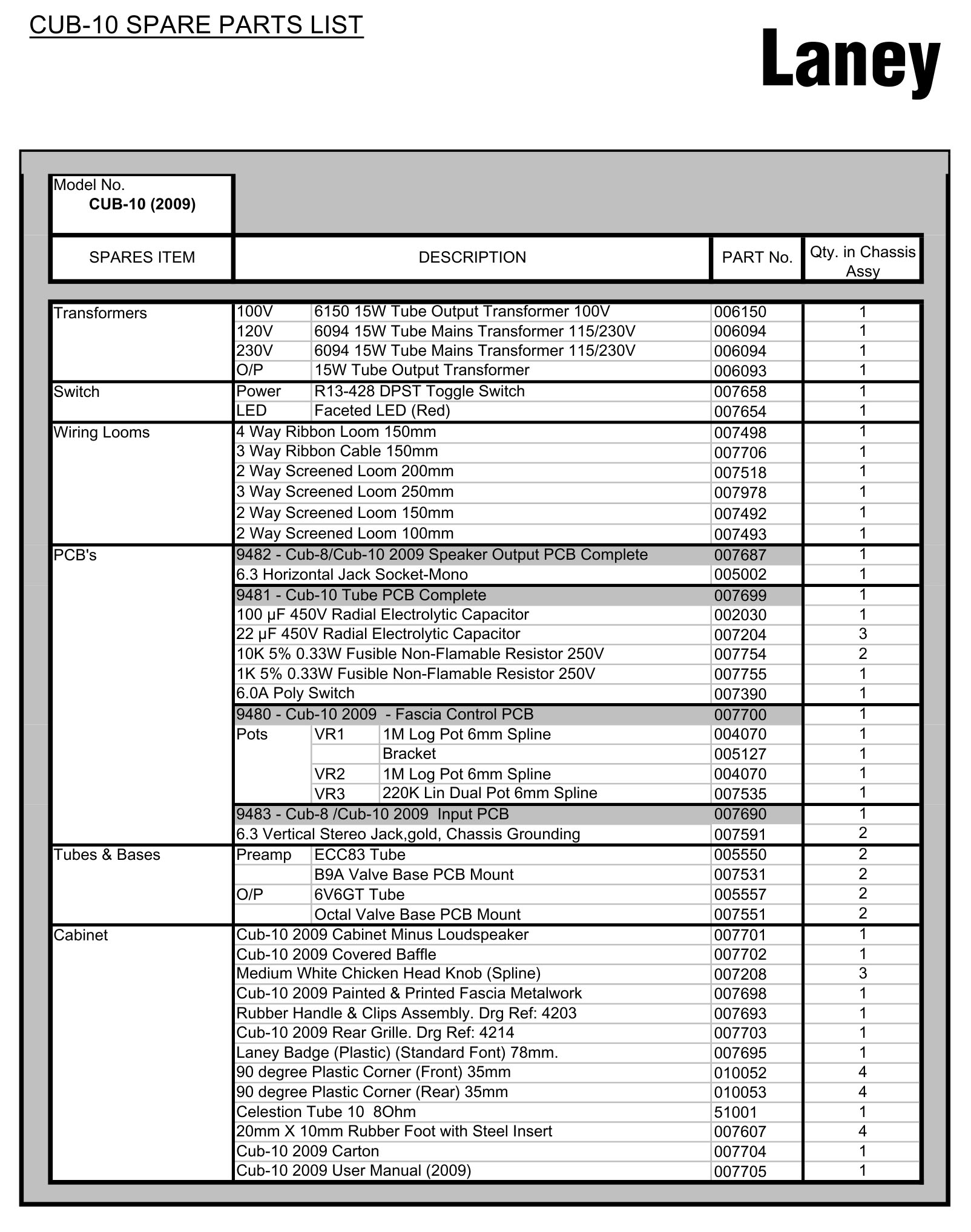

Cuando comence la búsqueda de información sobre este amplificador, me fue grato encontrar el diagrama electrónico de esta máquina:

Pinchar sobre la Imagen para Ampliar

En el diagrama aparece dos potenciómetros importantes, uno es un ajuste del zumbido del equipos, llamado HUM, y el segundo es el Bias.

No quiero continuar sin mencionar en ROJO que todos los equipos que funcionan con Válvulas o también llamados tubos, tienen un riesgo altísimo sobre nuestra salud, debido a que contienen tensiones muy altas, que pueden provocarnos la muerte si por accidente tocamos algún componente que está sometido a estas tensiones, aquí estamos trabajando con tensiones que sobrepasan los 250 Volt en corriente continua o DC que es más peligrosa que la corriente Alterna AC. por lo que la intervención de estos equipos se debe hacer con sumo cuidado o con un entendido en la materia, también es posibles quedar con quemaduras graves, si se llega a manipular las válvulas después de los primeros minutos de funcionamiento, por sus altas temperaturas.

Dicho esto puedo continuar…. Desarme el equipo para poder ver físicamente la placa e identificar dichos ajustes.

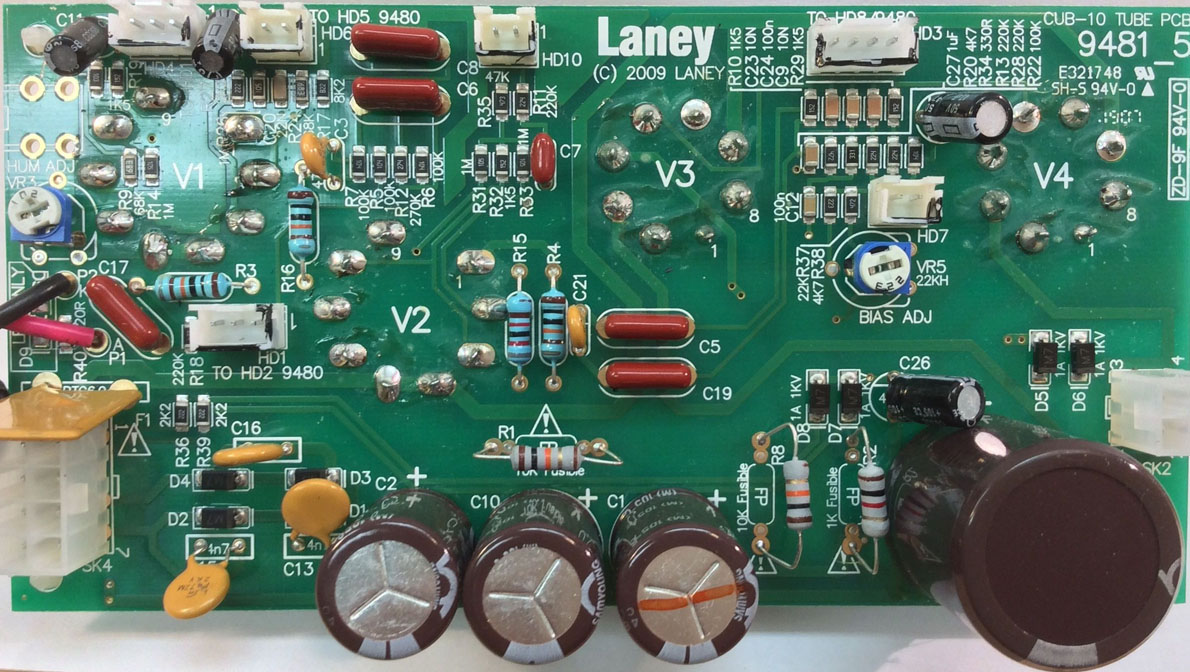

Vista frontal de la placa:

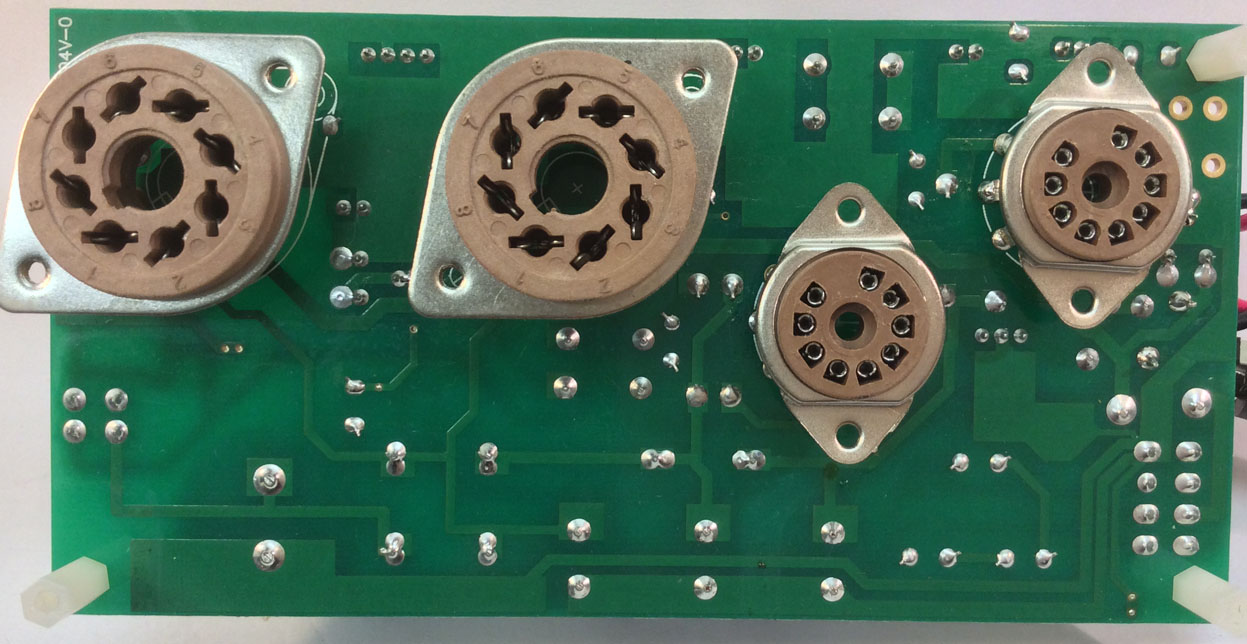

Vista posterior de la placa:

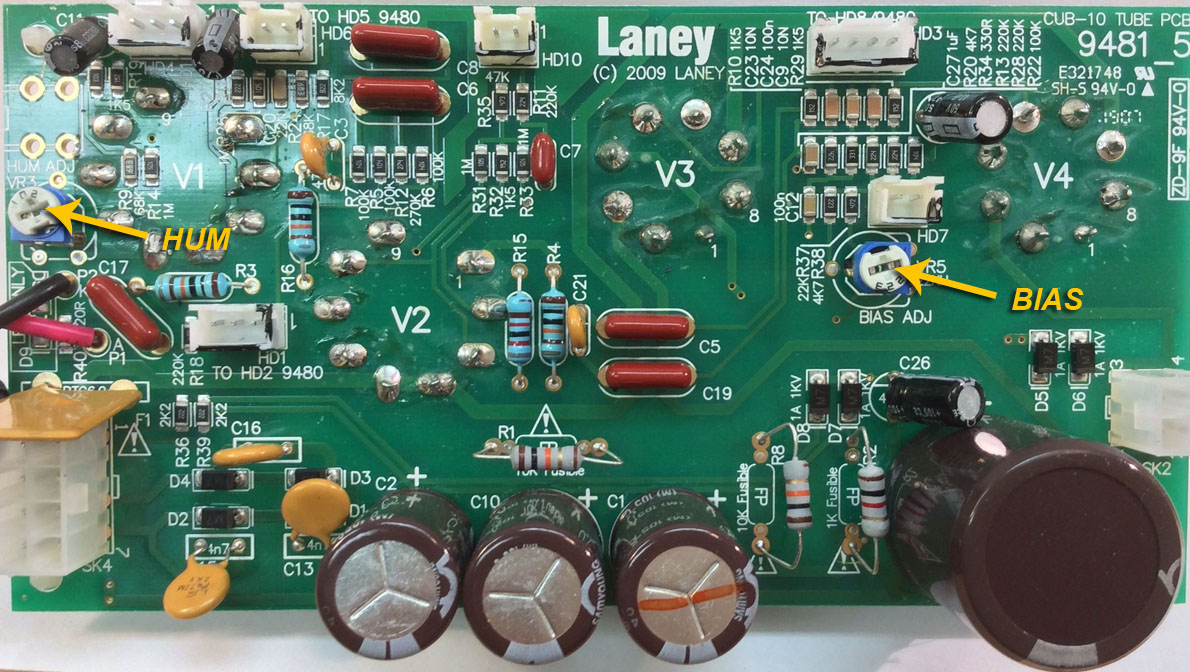

Si recorremos en su totalidad la placa, se pueden identificar dos potenciómetros que nos muestran dichos ajustes, el cual nos ayudaran a comprobar el buen funcionamiento de nuestro amplificador.

El Ajuste de HUM nos permite obtener el más bajo nivel de ruido, simplemente moviéndolo mientras tenemos el amplificador encendido y con un tono, volumen y ganancia en 5, se puede ajustar con o sin instrumento conectado, normalmente un valor en el centro del recorrido deja el ruido muy bajo o simplemente sin nada audible.

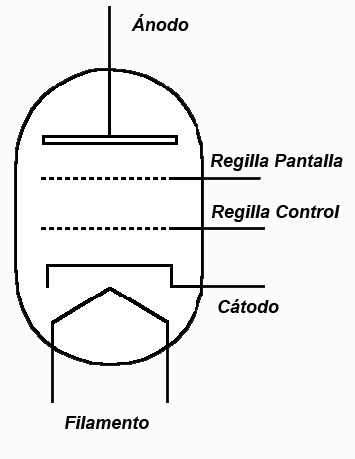

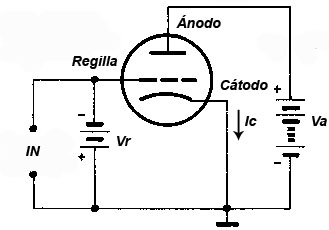

El ajuste de Bias, es lo que nos permitirá controlar la corriente que circula por el cátodo (que también pasa por el Ánodo) sumado a la tensión del Ánodo o Placa, nos permitirá saber a qué potencia estamos trabajando la Válvula, que se transforma además en la vida útil de esta, como estamos trabajando en DC por una simple Ley de Ohm podemos saber esto, donde I=V / R  (Amper) y P= V * I (Watt)

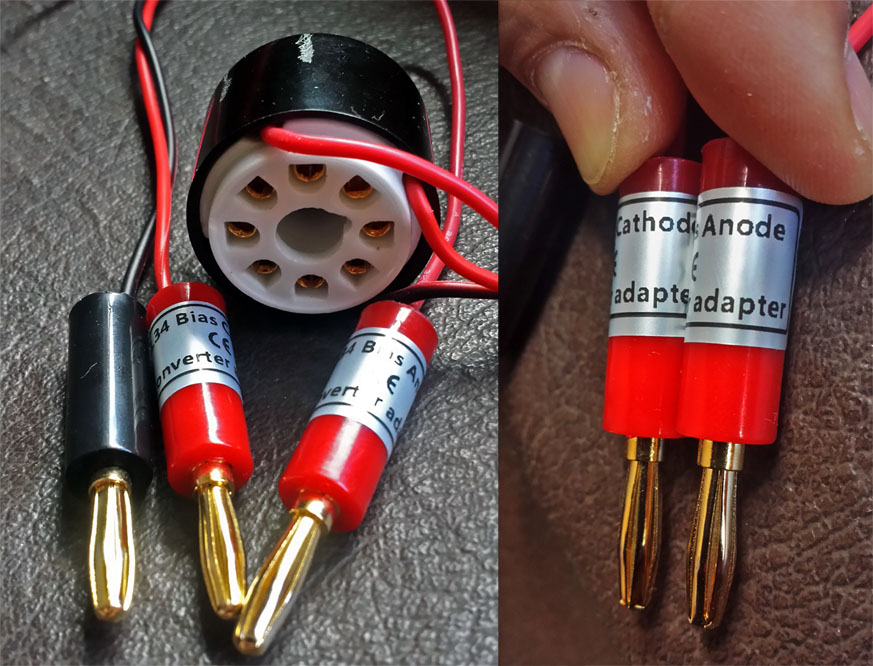

El Bias tester que use es el siguiente:

Cuando compre mi equipo a tubos, me compre por Ebay un Bias Tester pensando en el futuro, este dispositivo es nada menos que un porta válvulas con dos o 3 cables y un arreglo de resistencias internas que permiten llevar una lectura segura y sin riesgos, midiendo tanto el voltaje de Ánodo, como la corriente del Cátodo, sin intervenir ni tocar la placa electrónica cuando estamos en pleno funcionamiento.

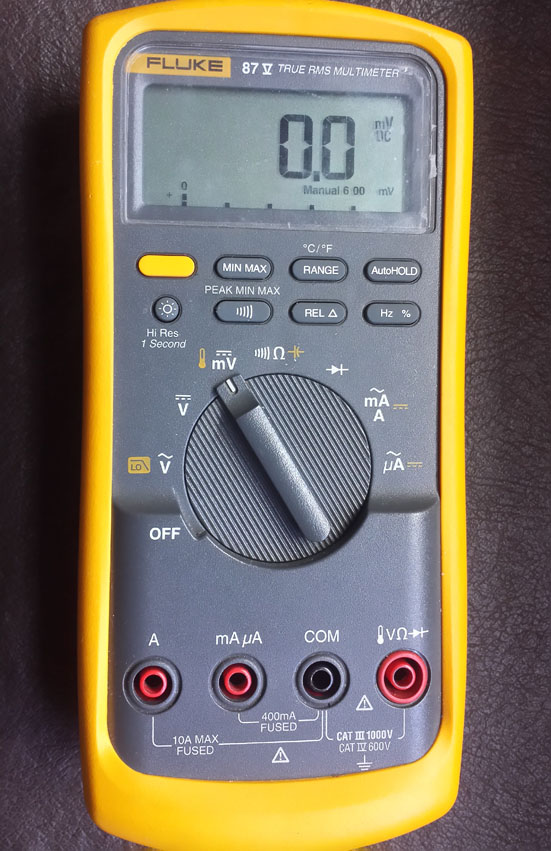

Para poder tomar lectura de dichos valores debemos tener un multi-tester o medidor de tensión en mili volt, yo use este caso un instrumento de mi laboratorio un Fluke 87V, y alternar el conector rojo para cada medida.

Como mencione anteriormente estos conectores se pueden manipular sin peligro alguno.

Como las medidas tanto de la corriente como del voltaje están dadas en milis, debemos aplicar las multiplicaciones y divisiones correspondientes para obtener la potencia final como veremos después.

¿Como saber si está bien ajustado nuestro equipo?

Buscando por internet me pille con una pequeña tabla que tiene valores referenciales de los cuales podemos partir:

Válvula Corriente en Cátodo
6V6 22,1 mA.
6L6 28,9 mA.
EL84 / 6BQ5 25,4 mA.
EL34 46mA.

En este caso tenemos la Válvula 6V6 de la marca Ruby, tubo que es capaz de disipar 12 Watt, pero para que dure normalmente se deja a un 65% o 70% de su capacidad.

Como mi equipo estaba nuevo, y con muy pocas horas de uso, realice este procedimiento mucho antes de éste arreglo, por lo que ya tenía los valores para este fabricante en este amplificador en particular:

Laney Cub10 a los 20 minutos de funcionamiento:

Tensión en Ánodo:  273,3 V.
Corriente de Cátodo: 28,16 mA.
Potencia Calculada: 7,7 Watt.

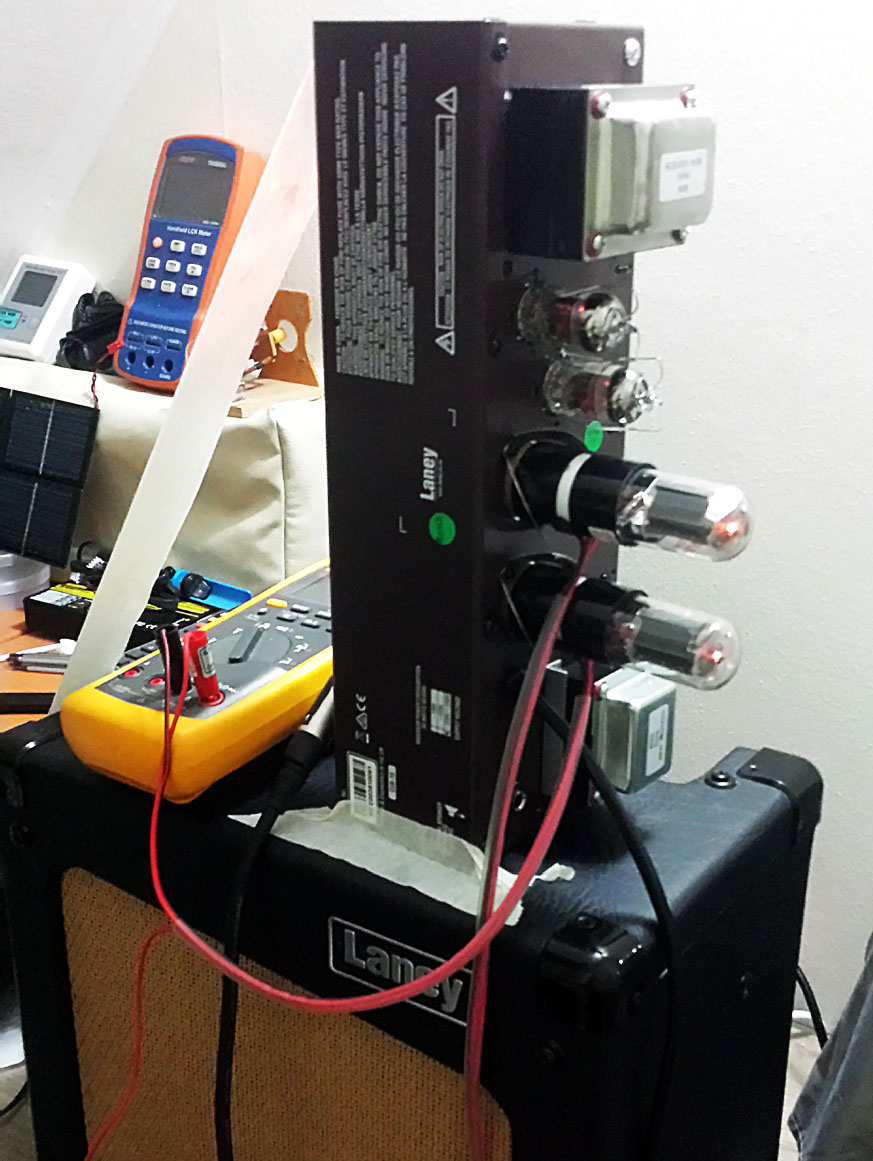

Una vez desarmado y dejando la carcasa del amplificador en una posición relativamente cómoda y fácil de manipular, encendemos el equipo con sus controles a 0 tanto de tono, volumen y ganancia, esperar a lo menos 5 minutos para poder obtener las primeras lecturas.

Corriente en Cátodo:
Conectamos los cables negro y el rojo del Bias tester marcado como Bias Cathode, el multímetro en la escala de mili Volt.
El valor que nos arroja es 27,5mV. Que serían 27,5 mA o 0,027 A.

Tensión de Ánodo:
Conectamos los cables negro y el rojo del Bias tester marcado como Bias Anode, el multímetro en la escala de mili Volt. El valor que nos arroja es 27,5mV. A este valor se le multiplica por 10 para obtener la tensión correcta 275 Volt

Los primeros Valores obtenidos fueron:

Tensión en Ánodo:  275 V.
Corriente de Cátodo: 0,0275 mA.

Por lo tanto aplicando ley de ohm donde la potencia es igual a  P= Voltaje * Corriente, podemos obtener una potencia de  7,56 Watt. Equivalente al 63% de la potencia de la Válvula.

Con el fin de corroborar la tensión en el Ánodo y ver que la lectura del multímetro estaba correcta, procedí a medir con el cuidado que corresponde, el valor de la tensión directo de la placa electrónica en la escala de Volt, que en mí instrumento puede soportar hasta 1000 VDC rms.

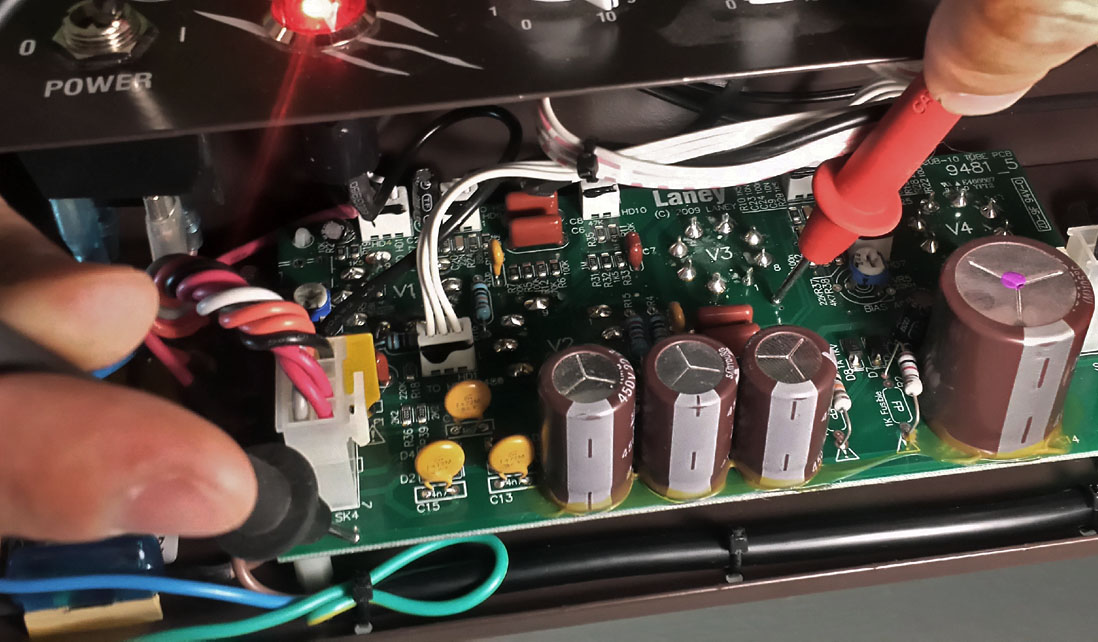

Los puntos de lectura los puedes ver en la fotografía:

El valor tanto del Bias tester (multiplicando por 10) nos da exactamente la tensión del Ánodo, los 275 Volt. por lo que puedo confiar plenamente en la lecturas de corriente.

La última lectura lo realice cerca de los 30 Minutos de tener el equipo encendido, ya los tubos estaban perfectamente calientes y los resultados fueron los siguientes:

Tensión en Ánodo:  278 V.
Corriente de Cátodo: 0,0277 mA.
Potencia calculada: 7,7 Watt.

Tanto en mi Cub10, como en el de mi colega, el máximo ajuste de corriente de Cátodo, ronda los 32 mA. y la tensión a este valor baja un poco entre 265 a 270 Volt por lo que podríamos llegar a un máximo de 8.7 Watt de potencia, para esta válvula Ruby 6V6.

¿Cuál fue la Falla entonces?

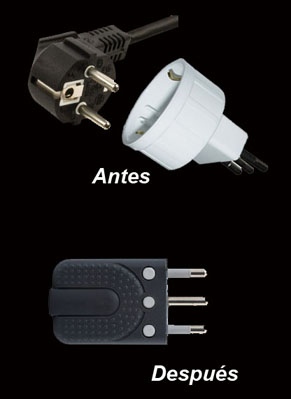

Cuando me puse a revisar el equipo de mi colega que dejo de funcionar, pensamos lo peor, pero lo que encontré fue un mal contacto en el adaptador del enchufe, el equipo viene con enchufe americano por lo que se debe comprar un adaptador para poder utilizarlo obviamente según el país donde se utilizara.

En mi caso personal yo corte el cable e instale un buen enchufe para evitar chasquidos y malos contactos que pudieran causar un deterioro.

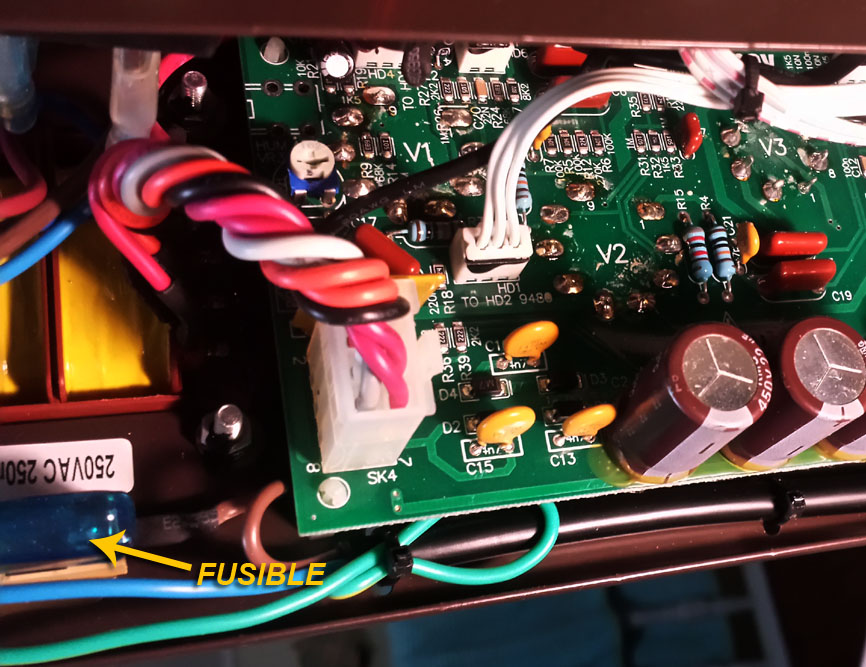

Lo segundo que encontré fue que el fusible del transformador de entrada, estaba quemado, seguramente de alguna tensión de línea excesiva, que provoco un sobre consumo en el transformador.

Lo más probables es que una sobre tensión sumado a un mal contacto de la alimentación mencionada antes, sean la causa posible de este fallo.

Como el ajuste de Bias estaba correcto  y muy similar a mi amplificador, procedí a re armar el amplificador, y realizar una comparación audible entre mi equipo y el de mi colega.

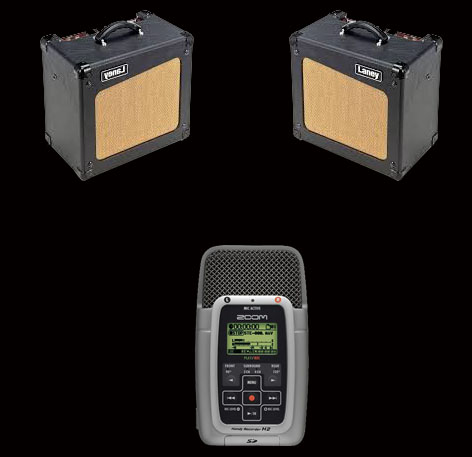

La prueba consistió en realizar una secuencia de acordes en diferentes capsulas con el fin de ver el tono y los graves del amplificador, para ello se utilizó una  grabadora portátil digital de la marca Zoom la H2, se colocaron ambos amplificadores separados y angulados hacia el micrófono que estaba a ½ metro de cada uno de ellos, la grabación se realizó a dos canales.

El resultado fue que ambos amplificadores se sentían muy similares, a pesar de que el de mi colega se a usado más del doble del tiempo que el mío.

Con esta prueba además se pudo comprobar que dicho amplificador no sufrió daño de algún tipo en sus componentes internos.

Para que puedan escuchar la prueba se pasó el WAV original a mp3 320Kbps:

L_R_02.mp3

Ajustes del Amplificador:

IN= HI
TONO= 7
VOLUMEN= 5
GANANCIA= 5

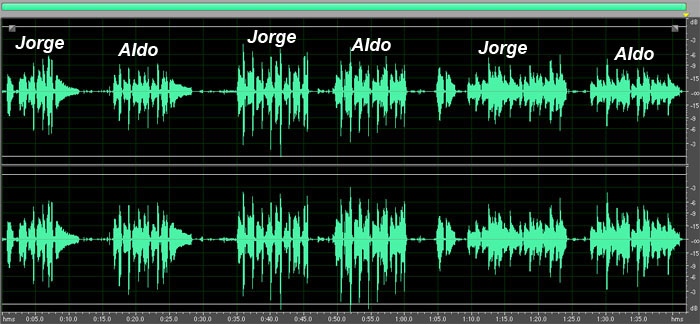

Para tener una idea de cómo se ve la intensidad de cada canal, según la posición de cada amplificador les dejo la fotografía del programa editor, donde se puede apreciar cierto volumen más alto en un canal, debido a que el sonido no llegaba con igual intensidad a ambos micrófonos internos, por la posición angulada de este, pero para los efectos prácticos esto no es determinante para que puedan apreciar la similitud de sonido, además se puede apreciar grupos de secuencias separados de silencios, que muestran cuando se cambió el cable de la guitarra entre amplificadores.

A futuro se pueden probar otro juego de Válvulas de otras marcas y modificar el parlante para ver algunas mejoras en cuanto a timbre propio del equipo y gustos personales, esto ya para otra oportunidad.

Saludos!!!
Jorge Lezana
