Electro HandPan V3.0
Valdivia - Chile Mayo 2019
Por Alejandro Torres y Jorge Lezana


  - Indice
- El Nuevo Comienzo

- La Nueva Historia Comienza Aquí
- Luz al Final del Camino
- 1° Prueba Electro HandPan V3.0
- Formando un Equipo de Trabajo
- Prototipo EHP V3.0 el Diseño
- 2° Prueba Electro HandPan V3.0
- 3° Prueba Electro HandPan V3.0
- 4° Prueba Electro HandPan V3.0

Actualizado!! Mayo del 2021
-Diseño “Estructura Electro HandPan v3”
- Pruebas EHP v3
- Los problemas a superar
- Conclusiones Finales

El Nuevo Comienzo

Quiero comenzar estas líneas dando las gracias a toda la gente que en su momento me dio ánimos de continuar, a mi familia, a mi hija, y la persona que hoy está caminando junto a mí y me han prestado sus alas para seguir volando (M.D.).

Después de varios años, con un proyecto estancado por falta de dinero , ayuda, y algunos otros problemas personales…  el Electro Hand Pand  (EHP) ha retomado fuerzas para comenzar y transformarse en un proyecto que sea realidad no tan solo en mis manos, si no en la de ustedes..



La Nueva Historia Comienza Aquí.

Desde el 2008 que fue cuando vi un Hang en directo.. y quede impactado por el sonido, Rondo mi cabeza muchas ideas interesantes.. que comencé a investigar y probar.. pero me llevo un par de años el proceso de llevar a cabo un prototipo que funcionara medianamente bien..  y así fue, como nació el su inicio el Electro Hang, y que después se convirtió en Electro Hang V2.0.

Básicamente es un instrumento con conectividad Midi, en concreto un PAD con sensores y electrónica que trasmitían la información al PC o Notebook  y que se podía usar con cualquier software que permitiera manejar Samplers o archivos de audio que contenían los sonidos básicos de un HANG o HandPan y que pudieran reproducirse al momento de tocarlo.

La idea Original fue hacer un instrumento virtual que no dependiera de un PC de escritorio o Notebook, pero mis conocimientos de ese entonces y la suma de que no tenía ayuda en el área que desconocía (Software) lo hicieron imposible, (para caminar primero hay que gatear) pero el esfuerzo de estas primeras etapas fue completamente necesario.

Es evidente que estar dependiendo de un PC de escritorio o Notebook acarrea poca libertad e independencia, y además que para que funcionara correctamente había que tener conocimientos variados, un sin fin de cosas podría salir mal y no funcionar.

A pesar de todo, en mi poder había un instrumento interesante que funcionaba y que tenía mucho potencial, pero que solo pude disfrutar yo y un grupo muy reducido de amigos y familiares, uno de estos amigos vino de muy lejos a visitarme para ver cómo estaba el proyecto y ofrecerme todo su apoyo, Juan Patricio Sánchez de Argentina, gracias por esa tremenda visita y tus aportes sobre el tema.



 jujo

Jorge Lezana y Juan Sánchez


Luz Al final del Camino


Así pasaron los años, mi vida cambio, el tiempo no era el mismo y los recursos ya no podían destinarse tan fácilmente a desarrollos, aun así, jamás deje que mis sueños se quedaran en un cajón.

Con menos frecuencia que antes seguí buscando alternativas a la solución que quería y de casualidad   (como muchas cosas en esta vida) este 2019 vi un poco de luz al final del camino, encontré un proyecto más que interesante, el 2015 alguien ya había desarrollado un pequeño programa que corría en Linux, y que permitía cargar samplers (audio en formato Wav) y hacerlos sonar usando un PAD Midi cualquiera, este proyecto se llama SamplerBox (http://www.samplerbox.org/) la gracia era que ocupaba la placa RapsBerry Pi versión 2 en adelante  y usando algunos accesorios electrónicos adicionales permitía hacer la magia que tanto busque en su tiempo.

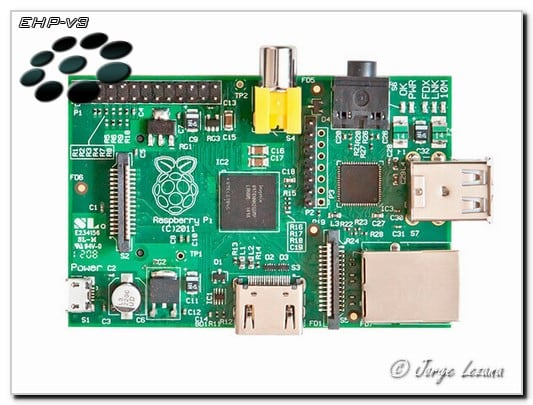

La RapsBerry Pi es una placa electrónica de buen tamaño y que en palabras sencillas era un PC en miniatura.

PI


La RapsBerry Pi  contenía Puerto de Audio, USB, RAM un Procesador y un Sistema Linux Libre para operarla, en resumen contenía todo lo necesario para hacer el trabajo, solo que YO no sabía cómo y nadie a los que consulte en su tiempo pudo resolverlo.

Coincidentemente, tenía por algún lado una pequeña placa de estas (del 2012) en su primera versión, que para mí decepción no estaba dentro de las que soportaban el programa pero nada podía perder en intentar.

Decidido a probar la herramienta, investigué como había que usarla, vi los diagramas de conexiones y me di cuenta que tenía casi todo lo necesario, elimine lo que no me interesaba cargué la imagen del sistema operativo a una memoria SD, use un par de bancos de sonido que tenía por ahí, conecte mi PAD Electro Hang V2.0 al USB de la placa, conecte la salida de audio de la placa a un pequeño Amplificador……. y la magia Ocurrió.

Union1

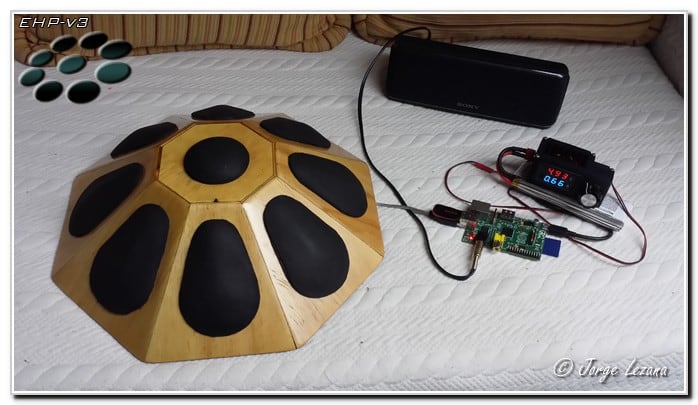

En esta Foto se puede apreciar mi pad midi de aquellos años, conectado a la Rapsberry PI, su fuente de alimentación y un amplificador de audio.

Union2

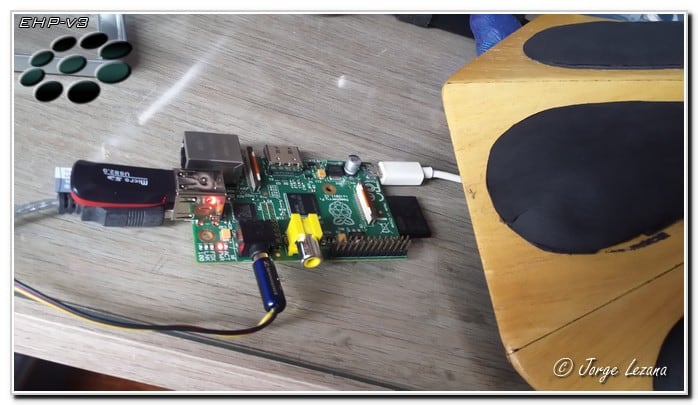

Otra Foto mas detallada del conjunto y además un video de muestra…


1° Prueba Electro HandPan V3.0




A pesar de no ser una placa óptima para este proyecto, el pad Midi Electro Hang V2.0 Funcionaba!!!!!  No bien del Todo pero lo hacía.

Si bien no tenía todo lo necesario para que funcionara correctamente, debido a que los materiales eran ya antiguos y de bajos recursos en cuanto a Hardware, hablamos del año 2012 en donde el procesador y la ram eran muy limitantes.

Esto fue un importante avance.. tenía disponible un Software y Hardware completamente Libre para desarrollar lo que tanto quise  y lo más importante, podía adaptarlo a un nuevo diseño llamado:
Electro HandPan V3.0 o "EHP V3.0."

Nota1: Una de los puntos a superar en la version anterior, era que existía un retardo entre lo que tocas y lo que se reproducía, aunque era leve, se notaba, así que había que mejorarlo, lo que no sabía si era por el PAD o por el Software del PC, pero Cuando termine la Prueba, me di cuenta que con la Rapsberry Pi, No existía tal retardo, el golpe con el sonido era a oídos humanos “Instantáneo”, algo que de sobremanera me alegro.



Formando un Equipo de trabajo


Fue aquí donde mi viejo amigo y también amante de la música, Alejandro Torres tomo relevancia, me decidí mencionarle que el proyecto volvió a tomar vida y después de unas charlas por WhatApp se entusiasmó y decidió cooperar a la distancia en aspectos que yo desconozco, específicamente Software, Grande Chaval!!!!
(Mucho tiempo sin saber de él, se encontraba en España en ese momento).

Él fue quien en su momento me dio una idea interesante que se plasmó en una pequeña página que podía mostrar un DEMO de mi prototipo, que virtualmente las personas en su casa vía teclado de un PC (de escritorio o notebook), pudiera tocarlo en una escala determinada, pagina que aun esta operativa, la pueden ver por acá:

http://www.aeromodelistasdechile.cl/jorgel/Electronica/ehang/ehpv.html

El investigara el Software usado en la placa Rapsberry y veremos que podemos optimizar para mejorar el desempeño y quizás agregar algún extra en el funcionamiento, pero claro esto requerirá tiempo, asi que paciencia, recuerden que esto lo hacemos fuera del horario de trabajo de cada uno.

Para darle tiempo a Alejandro en su investigación decidí por mi parte avanzar en el hardware, pero para ello debía invertir en nuevo material electrónico, tome algunos ahorros y compré nuevos sensores y electrónica para probar nuevas ideas con el fin de simplificar lo que ya tenía y crear un pequeño prototipo que podremos construir relativamente fácilmente y poder ir probando los avances.

Fue así que decidí no desmantelar el Electro Hang V2.0 para probar las nuevas ideas, pero debía intentar simplificar y mejorar lo que ya funcionaba.

NOTA 2: En los años que el proyecto estuvo sin noticias, me dedique a modelar en 3D usando FreeCad y me arme una impresora 3D para probar diseños que podía realizar con mediana facilidad, pase muchos meses estudiando y viendo tutoriales, los cuales dieron un sin fin de experiencia que hoy podría aplicar a este proyecto.



Prototipo EHP V3.0 - El diseño.


El Electro Hang V2.0, Funcionaba con una placa Arduino Mega que permitía bastantes entradas analógicas que son las que use en los sensores Piezoeléctricos, una segunda placa que protegía las entradas analógicas para que no se quemen, y una interfaz midi USB que desarme y adapte a mi proyecto. Todo con el fin de que este pad USB, se comunicara con el PC de escritorio, de manera correcta, enviando los datos MIDIS al programa que administraría el banco de sonidos o samplers.

Usando la misma lógica ahora el pad debía ir conectado a la Rapsberry Pi.

La idea era optimizar y mejorar, lo que me llevo a un par de etapas interesantes que tenia que probar e investigar:

1° Tratar de Eliminar la Interfaz MIDI (test de un circuito base).

2° Usar Sensores con Respuesta a la Intensidad y Botones para el Cambio de Bancos de Sonidos.

3° Probar Diseño en 3D de un Pad de Notas para mejorar la respuesta de los sensores.


Vamos a detallar un poco mas estos puntos.


1° Etapa: “Eliminar la Interfaz Midi” (test de un circuito base)

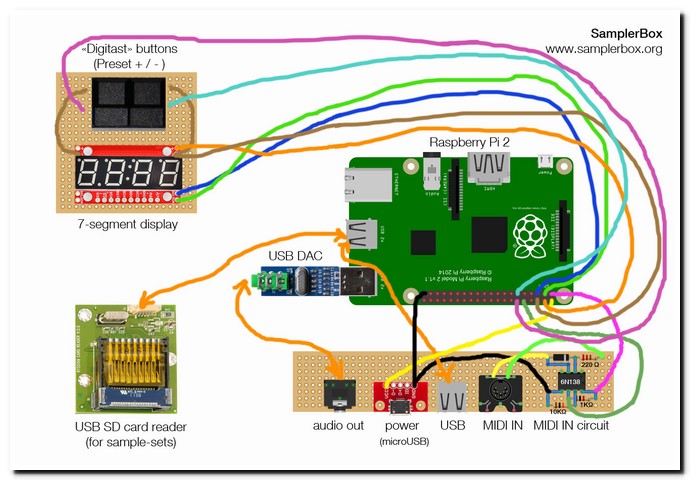

Investigando el diagrama de SamplerBox, me permitió aventurarme en eliminar la interfaz MIDI, debido a que ocupaba un puerto USB, en su diagrama se veía que podían ingresar los datos MIDIS directo por el puerto GPIO, lo que era interesante.

sb


Elimine todo lo que no utilizaría y me decidí a partir de cero con un “arduino uno” un par de botones e intentar reproducir algunos sampler y verificar que podía eliminar la interfaz.


Uno

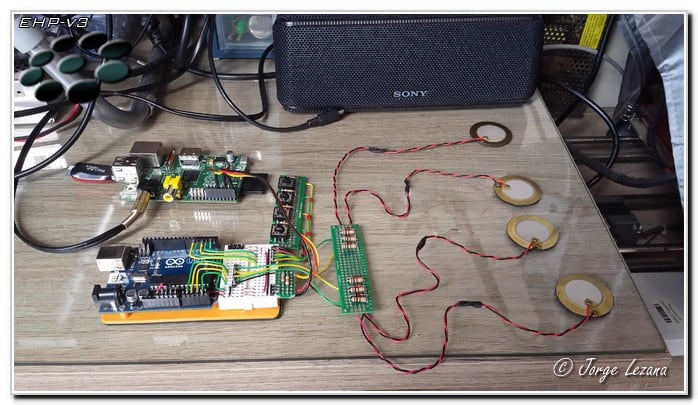

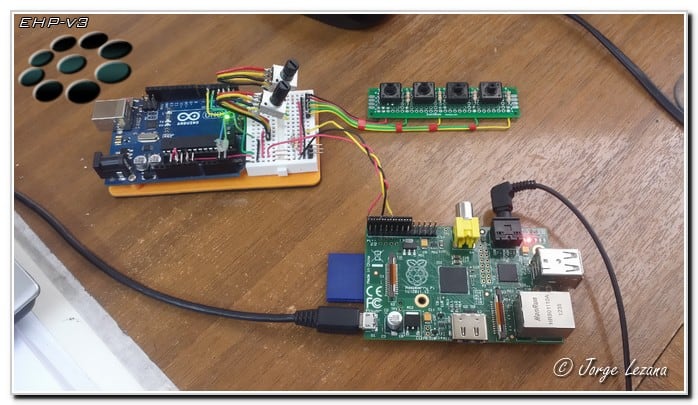

Todo el conjunto armado en modo de prueba.

Programe en arduino un par de notas midis, use un banco de sonidos de un Hang en escala Hijaz.

Pulsando cada botón, se debía escucharse una nota diferente.

A pesar de no poder conectar directamente la Rapsberry con Arduino por que los niveles de tensión en la comunicación son diferentes, me las arregle para que no corriera riesgo el Puerto GPIO y no se quemara.

Después de un tiempo de trabajo, logre la tan esperada comunicación y las notas Midis fueron trasmitidas sin problemas.

2° Prueba Electro HandPan V3.0




Las pruebas de esta etapa fueron un “éxito”, pasamos a la fase 2.

2° Etapa: “Sensores con Respuesta a la Intensidad y Botones para el Cambio de Bancos de Sonidos.”


Pase un tiempo depurando el programa de arduino para que trasmitir velocidad (intensidad a golpe) y la nota que tenia que escucharse.

Para ello volví a ocupar sensores piezoelectricos, ya que los había usado anteriormente y despues de tanto tiempo seguian funcionando.

El trabajo era hacer que si golpeas suave el sensor, se debía escuchar la nota con un nivel de volumen suave (ir a reproducir un audio de un golpe suave).

Por el contrario si el golpe era más fuerte, se debía escuchar la nota con un nivel de volumen más fuerte (ir a reproducir un audio de un golpe fuerte).

Esto es importante para darle un realismo adecuado al instrumento, para ello había que recopilar a lo menos 5 a 6 niveles de intensidad por cada nota ejecutada, por lo que si tenemos 8 notas en nuestro pad. el banco de sonidos debe ser de al menos 40 a 48 muestras de sonidos por escala a usar.



Pad


Tambien debemos cambiar los bancos de sonidos  por ejemplo otro Hang con otra escala.

El problema que presenta el diagrama de SamplerBox, es que está pensado para un teclado Midi, que tiene muchas teclas, por lo que cambiar una escala, cambia la nota que tocas, osea subes o bajas dentro del teclado y listo, pero eso no ocurrirá en el pad midi que tiene solo 8 o 9 notas, había que de algún modo, cambiar la escala, pero sin mover la posición de cada sensor, para ello, la Rapsberry no debía cambiar el banco, si no, la placa de Arduino tenía que ser la encargada de ello, gagregue un par de botones y un poco de programación extra, cargué algunos bancos más de sonidos de la propia página de SamplerBox y además agregué la escala de un hang, en total 3 bancos.


3° Prueba Electro HandPan V3.0




En segundo plano también trabaje en que pudieran sonar más de 1 nota a la ves y así dar polifonía al pad, que era esencial para lograr ampliar los matices que se logran al tocar.

Después de corregir algunos errores de programación, se pudo comprobar que la prueba es un Éxito también.

3° Etapa “Diseño en 3D de un Pad de Notas para mejorar la respuesta.”

En esta etapa ya era necesario pasar al diseño, dejarse de construir cosas artesanalmente y dejar que un maquina de algunas soluciones.. asi que Lo primero que realice fue unos nuevos PAD de Notas para los sensores Piezoeléctricos que estaba usando anteriormente, pero esta vez eran de mayor tamaño, así que procedí a tomar medidas y hacer un compartimiento que lo proteja de golpes externos.

Pad3

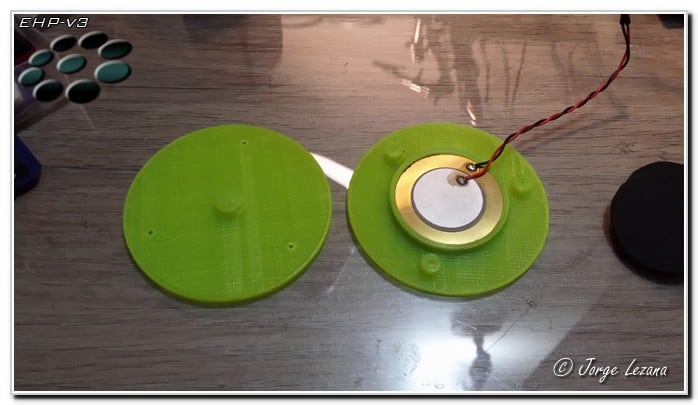

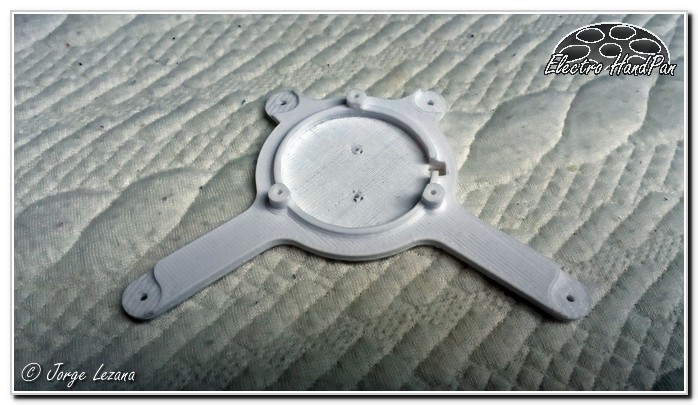

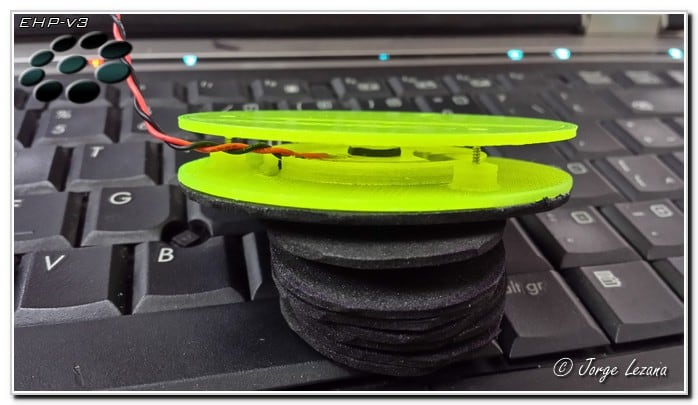

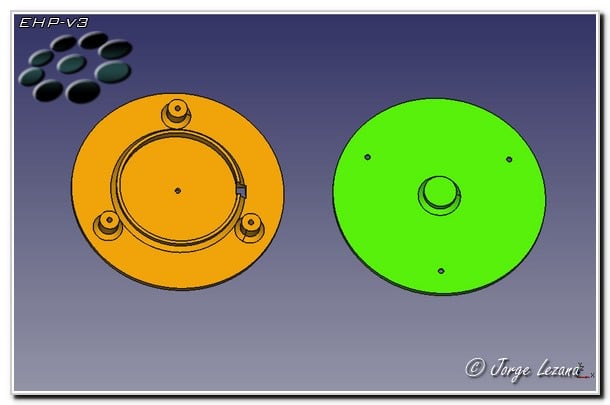

Pensando en un sensor que pueda ajustarse, fue que diseñe 3 puntos de apoyo en donde 3 tornillos harian presión sobre el sensor, siempre usando amortiguación con pequeñas capas de Goma eva en la parte superior como Inferior del sensor Piezo.

Una primera Vista del Pad de Pruebas con el sensor en posición.

3DReal


Para evitar Vibraciones que activen el pad se recubrió con Goma Eva tanto en el centro del Pad, parte superior e inferior y bajo el Sensor mismo, con el fin que amortigue los golpes muy fuertes que pudiera recibir.

eva


Un Pequeño video demostrativo de esta prueba se puede apreciar aca:

4° Prueba Electro HandPan V3.0

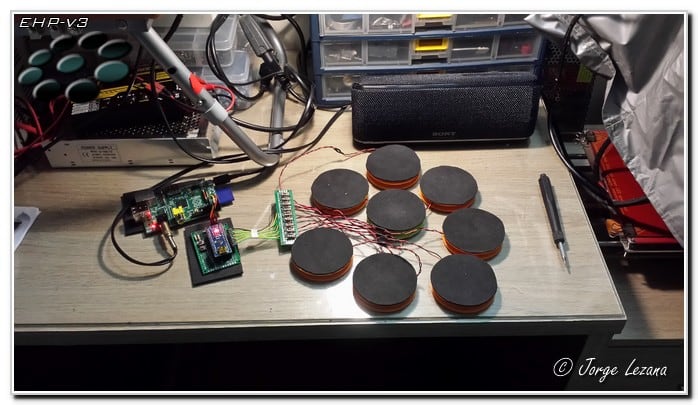

Al ver que esto funciono, realice 8 pad completos para pruebas que realice por un par de días y ver como se desempeñaban.

Después de un par de días de pruebas, se hacía necesario poner estos Pad en una estructura para poder probar de manera correcta los sensores, esto me llevo a diseñar una nueva estructura y ver la posibilidad a futuro de ver si puede ser la estructura definitiva.




Diseño “Estructura Electro HandPan v3”

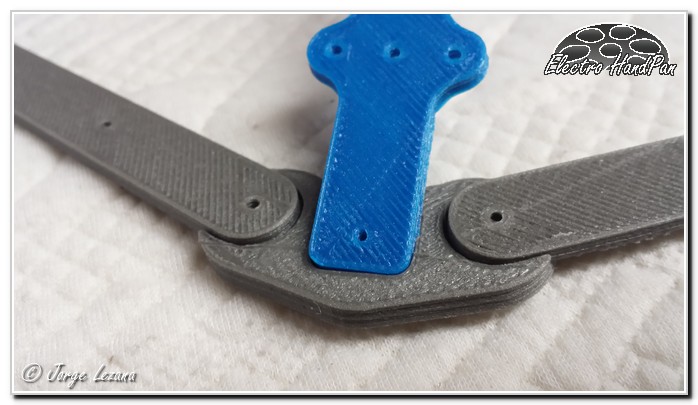

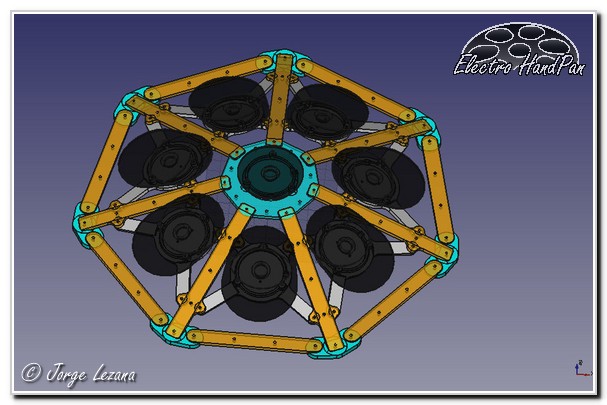

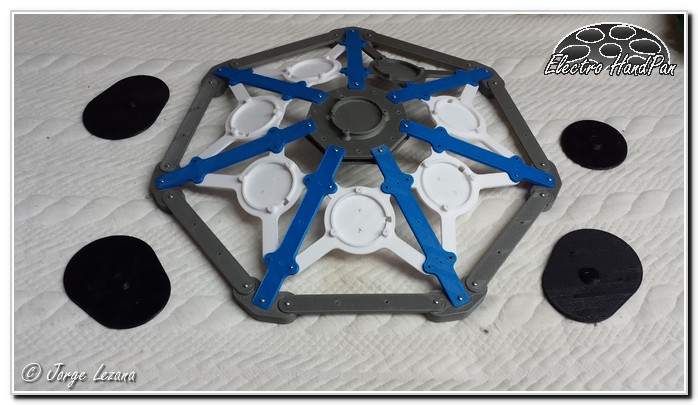

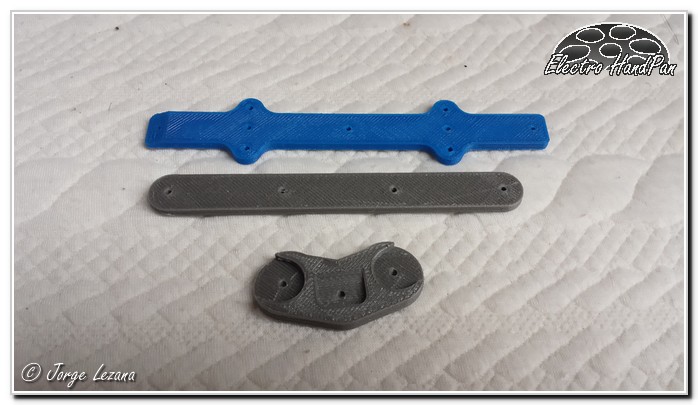

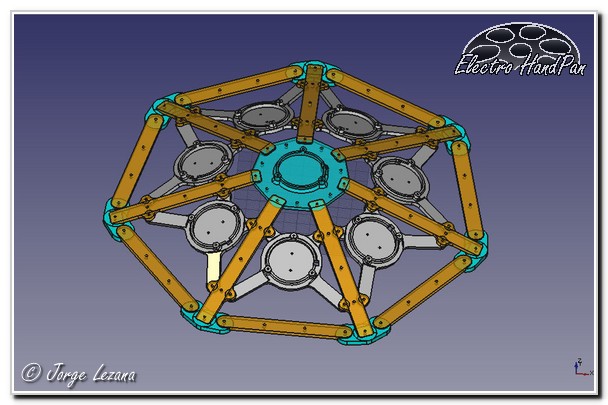

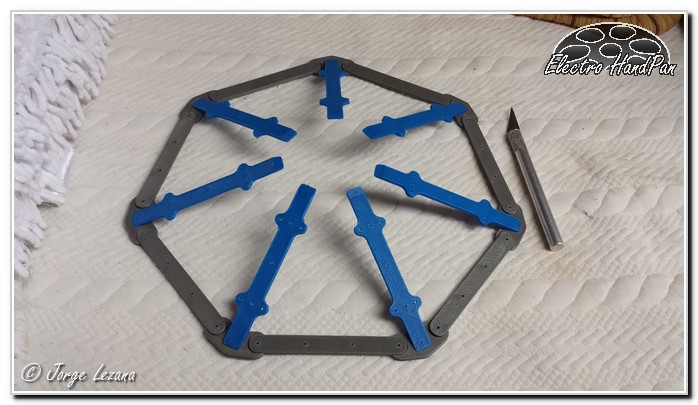

Al correr de los días, echando a volar la imaginación y con muchas ideas en mente, se me ocurrió hacer un esqueleto como estructura, con el fin de ver intentar usar la menor cantidad de Filamento PLA y ver los tiempos de impresión, a continuación les muestro un resumen de ello.

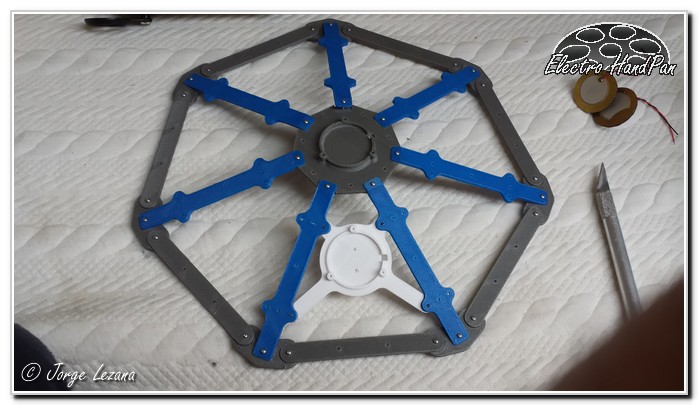

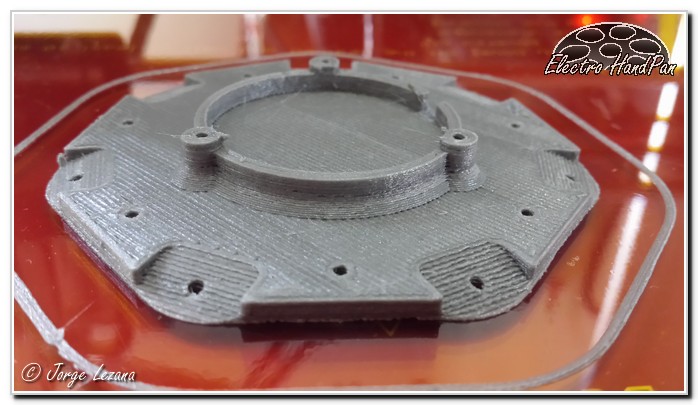

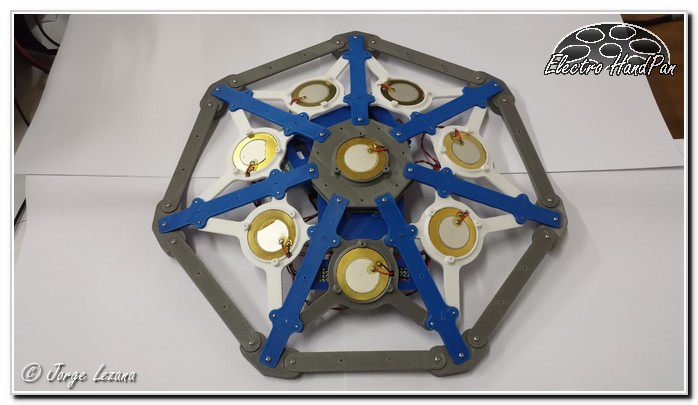

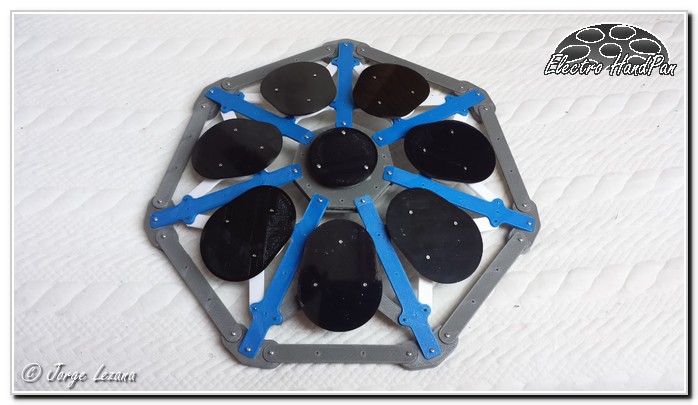

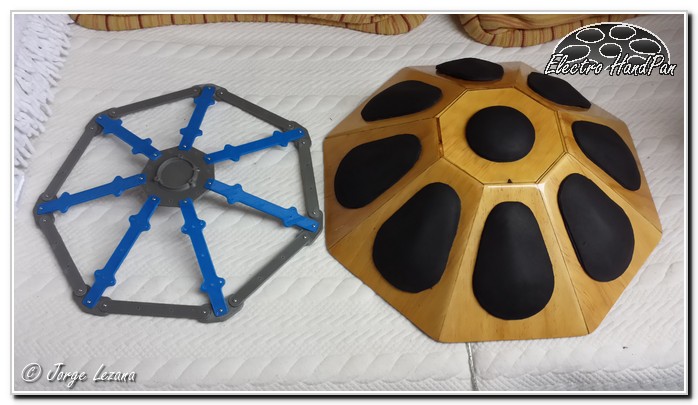

Después de tener todo impreso vino el ensamble final.

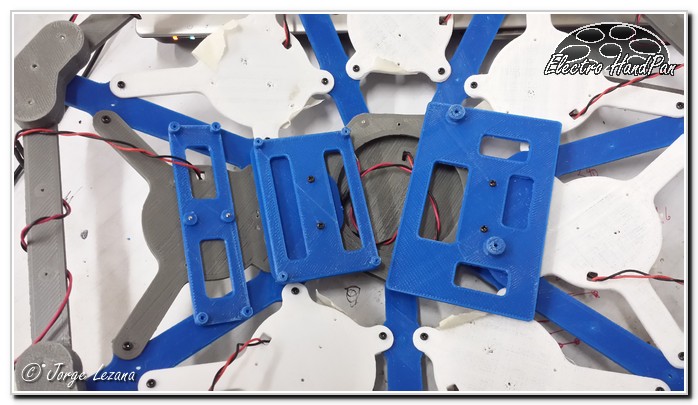

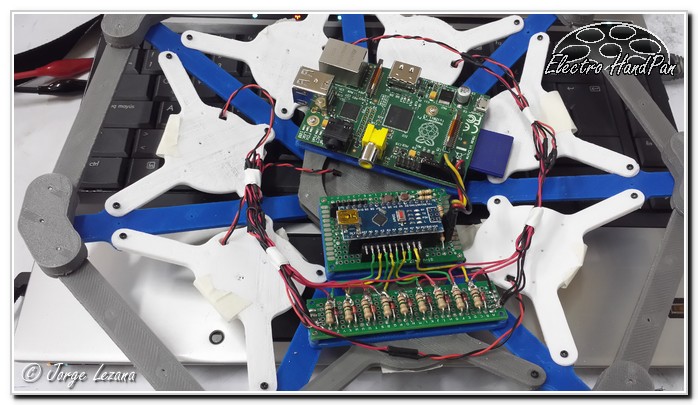

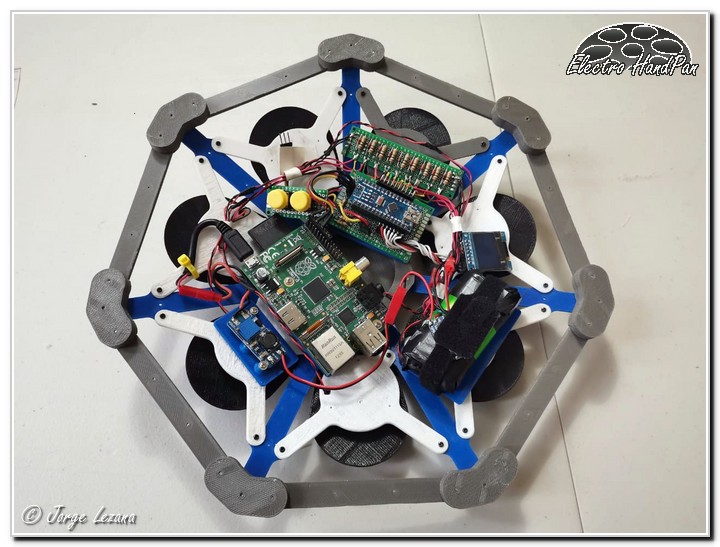

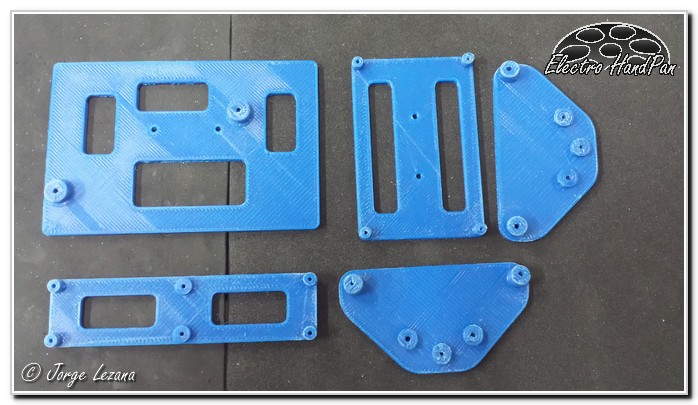

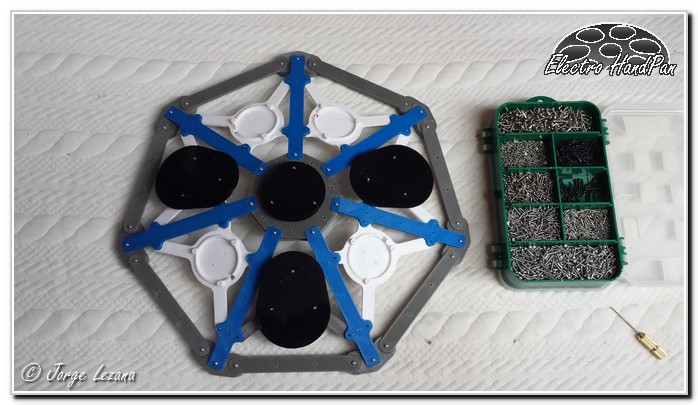

Ahora solo quedaba montar los sensores y diseñar algunos soportes para las placas electrónicas y el computador.

Con el fin de que este prototipo sea funcional le coloque un par de baterías de litio y un regulador a 5V, con ello ya esta completo para las pruebas.




Pruebas EHP v3.


Este prototipo tenía en su interior algunos bancos de sonidos y un par de escalas para poder probar, con el fin de evaluar su desempeño.

En resumen, 6 Escalas (Hijaz, Gen2, Integral, Aeolian, Melog, Celitc)
con las que se ejecutaban 4 Bacos de sonidos (Hang 1 Generación, Hang 2 Generación, HandPan 1 y 1 Tongue), todos estos bancos de sonidos recopilados y modificados para que la memoria del pc trabajara lo más óptima posible.

Asi pasaron un par de semanas en donde puede hacerme una idea de este nuevo modelo.



VIDEO PENDIENTE




Los problemas a superar.


Varios problemas se presentaron en las pruebas:

  1. El Audio era de muy baja calidad, por lo que era necesario buscar alguna alternativa.
  2. La respuesta al tacto de los sensores, aún le faltaba depuración.
  3. El computador usado ya estaba descontinuado y no se podría comprar en masa para una futura venta.

Bastante desanimado por el punto N°3, ya que esto dejaba una vez más el proyecto en nada nuevamente, me obligo a replantéame todo, sobre todo si valía la pena continuar después de tantos años de esfuerzo, varios de los puntos a superar estaban un poco fuera de mis conocimientos…  por lo que dejé el proyecto por un tiempo antes de tomar una decisión final.



Conclusiones Finales versión 3


A pesar de tener un prototipo funcionando, lamentablemente se vio forzado a cerrar esta nueva versión, por falta de material, investigación y quizás un nuevo desarrollo.

Con una amarga derrota (que no es fácil aceptarla) decidí tomarme unos meses, ya que cada desarrollo requiere una gran cantidad de energía, mucho tiempo y también dinero, sumado a esto que no estoy dedicado al 100% al Proyecto ya que tengo un trabajo estable que requiere del 80% de mi tiempo, sin contar la familia quienes son el pilar fundamental para seguir adelante, en mucho de este tiempo me vieron trasnochar y trabajar mucho en algo que quizás no entienden del todo, pero que para mí tiene un valor enorme, aun así ahí estaban apoyándome. Por eso y más, infinitas Gracias.
